El conjunto de sello de cierre TMOT RSB está diseñado para usarse con el empaquetador RSB o RSB-1. El conjunto de sello RSB incorpora sellos cuádruples unidos de alta resistencia y se coloca en el tubo después de que se ha establecido el empacador. El mecanismo de cierre se engancha automáticamente con el peso establecido y se desengancha con la rotación hacia la derecha mientras se tira de la tensión.

El TMOT FZR On / Off es una desconexión / conexión de tubería de tipo sobrepaso que incorpora una ranura en J que se activa y desactiva automáticamente con un% de giro a la derecha en la herramienta. El FZR On / Off incorpora un sistema de válvula de unión cuádruple probado y confiable que puede estar hecho de varios materiales elastoméricos según sea necesario. El FZR tiene un diseño de ranuras en J de 3 terminales para servicio pesado para maximizar la capacidad de carga de tracción y una junta resbaladiza de diámetro completo que permite la mayor identificación posible disponible mientras mantiene una clasificación de alta presión. Se puede cortar un perfil de cable en la junta resbaladiza si es necesario.

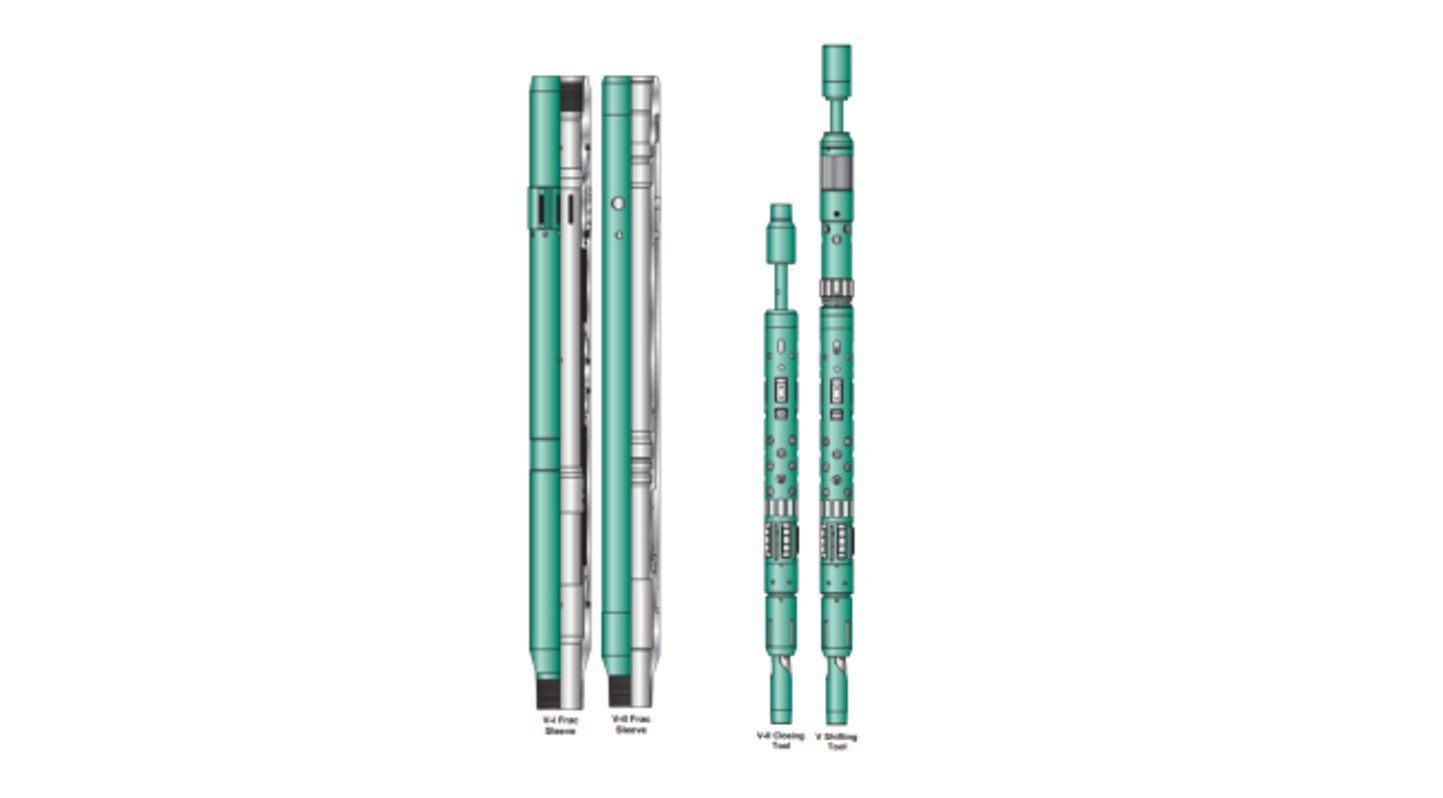

Las fundas TMOT VI / V-II Frac están diseñadas para estimular selectivamente múltiples zonas en pozos verticales u horizontales. Las fundas VI / V-II Frac pueden ejecutarse junto con los empacadores de agujeros abiertos TMOT o pueden cementarse en el pozo. Se pueden ejecutar tantos manguitos como sea necesario y cada manguito se abre de forma independiente utilizando la herramienta de actuación TMOT V en el tubo de la bobina. Usando el sistema Viking, la fractura se puede bombear por la ID de la bobina o el anillo de la bobina.

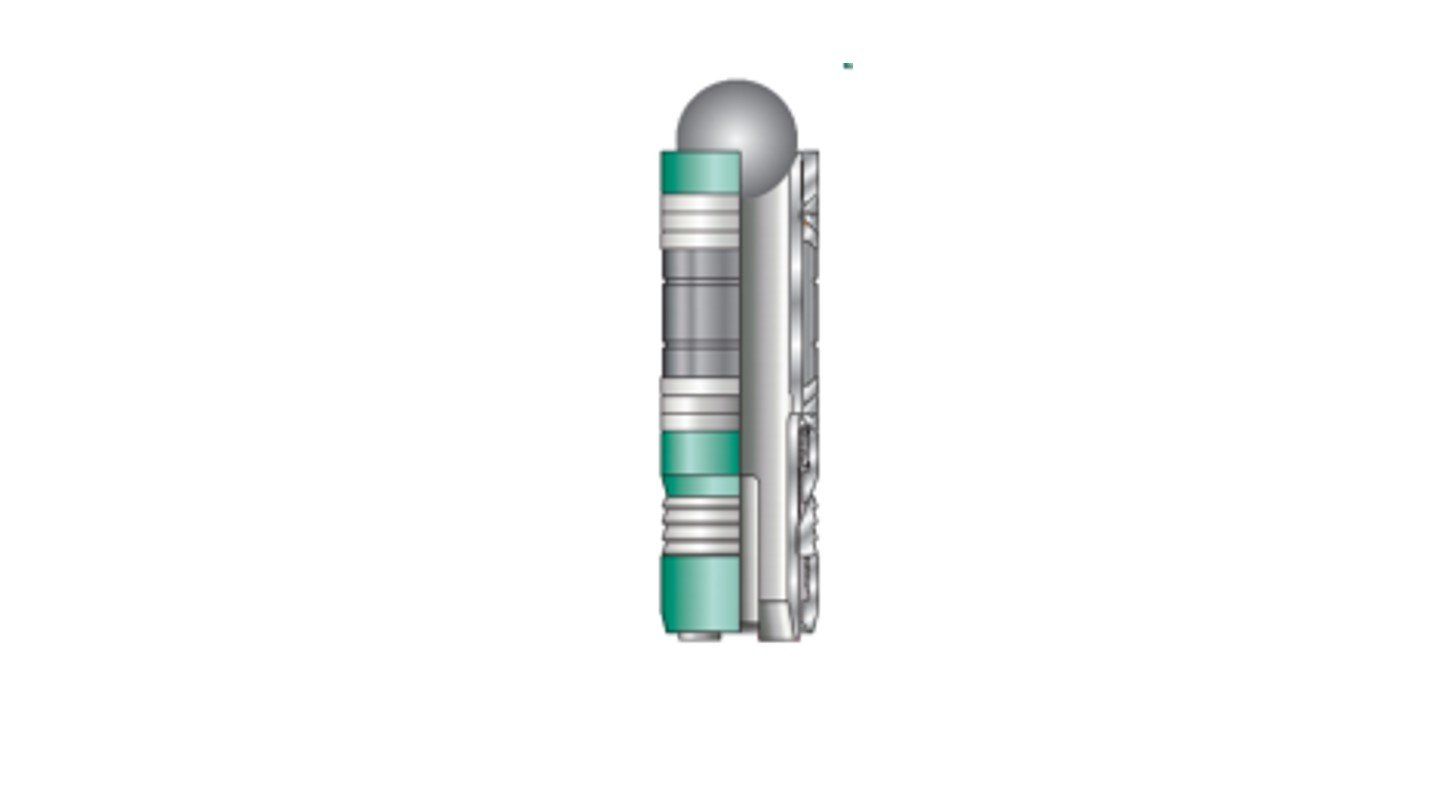

El TMOT MasterFrac ™ -! Plug es un tapón de bola y asiento de alta presión diseñado para usarse en operaciones de tapones y perf u otras operaciones donde se requieren tapones múltiples. El MasterFrac ™ -I tiene una ID de gran diámetro y cuando se usan las bolas solubles TMOT, no es necesario perforar el tapón. Sin embargo, el tapón incorpora solo un deslizamiento de compresión que lo hace fácilmente recuperable si es necesario.

El tapón TMOT MasterFrac-II ™ es un tapón compuesto diseñado para usarse en el aislamiento de zonas para operaciones en pozos horizontales y verticales. Los materiales compuestos utilizados en el tapón permiten un tiempo de perforación corto, lo que lo hace ideal para múltiples aplicaciones de tapones y perforación de tubos en espiral. El tapón TMOT MasterFracTM-II utiliza un deslizamiento de material compuesto con inserciones de acero endurecido en el deslizamiento inferior y botones de cerámica en el deslizamiento superior para facilitar la perforación.

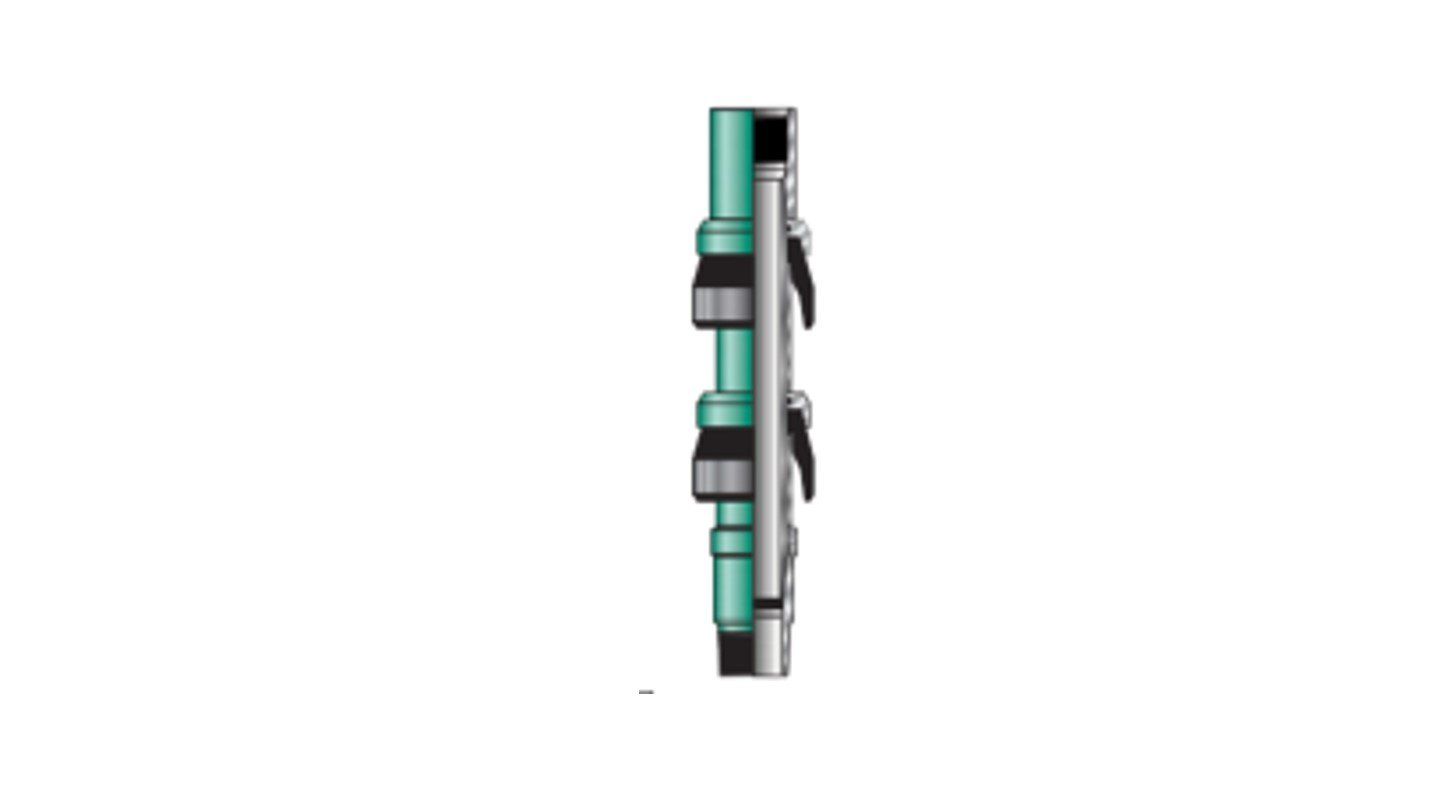

El TMOT TCP Cup Packer está disponible en un diseño de copa simple o doble. El uso principal es para aislar fugas de tubería de revestimiento y tubería. Las copas de empaque pueden instalarse en cualquier dirección, permitiendo que cada conjunto mantenga la presión en ambas direcciones si es necesario.

El TM-3 Single Grip Packer es un empacador de producción mecánica recuperable de un solo agarre, con compresión, que es adecuado para la mayoría de las operaciones de producción, estimulación y prueba. El diseño de gran diámetro probado en el campo permite un flujo de fluido sin restricciones y operaciones con cable a través de la tubería. El TM-3 también incorpora un bypass interno para evitar la limpieza cuando se ejecuta y recupera.

El Packer de compresión de doble agarre TMOT TM-4 se utiliza para producción, estimulación y pruebas. El sistema mecánico de sujeción superior reduce el costo y el mantenimiento de un sistema de sujeción hidráulica tipo botón. El TM-4 está equipado con un bypass que reduce el frotamiento. Establecer peso cierra la válvula de derivación, establece los deslizamientos superior / inferior y energiza los elementos de empaque. La válvula de derivación cerrada activa el sistema de retención de presión equilibrada. La presión interna desde debajo de los elementos ayuda a mantener cerrada la válvula de derivación y evita el movimiento hacia arriba de la cuerda del tubo.

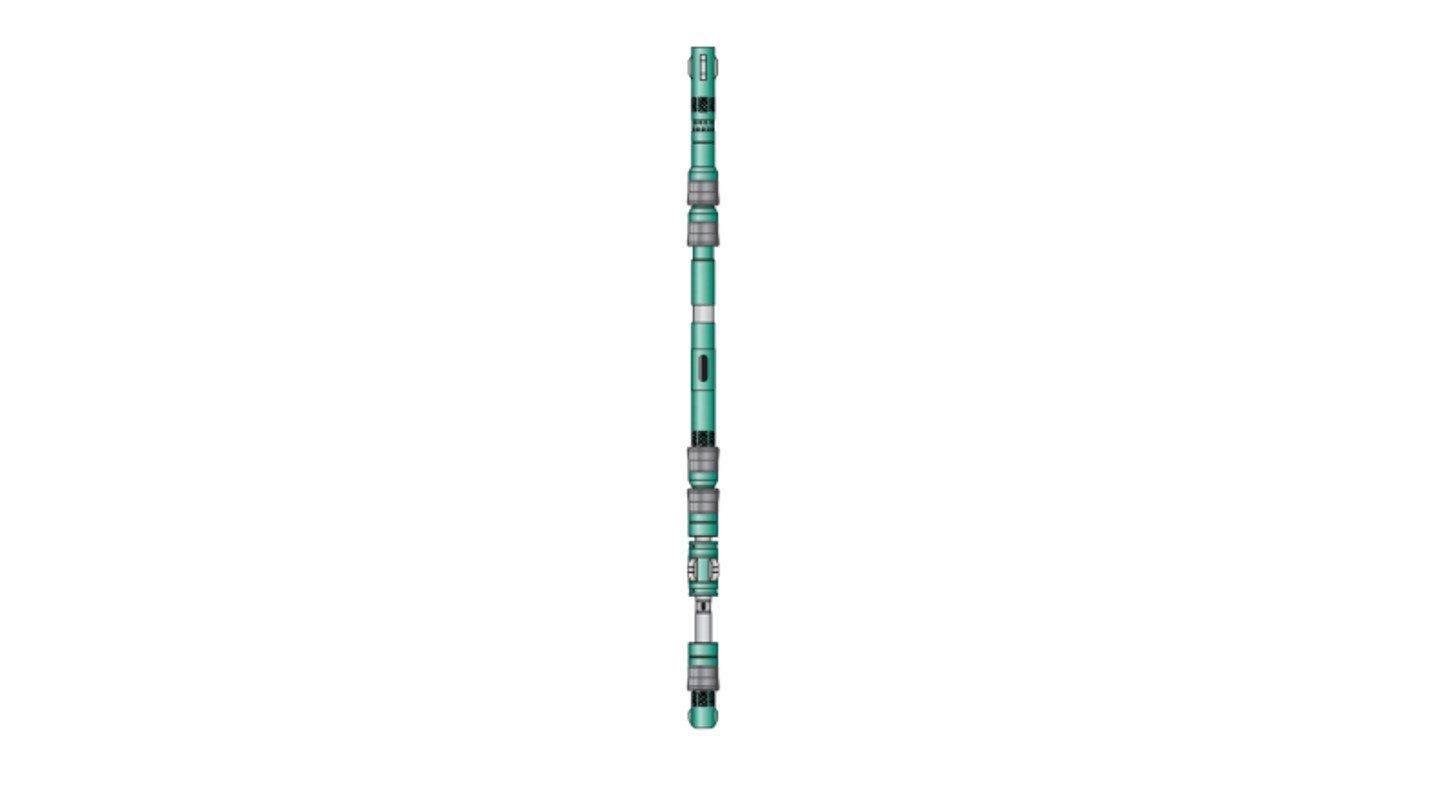

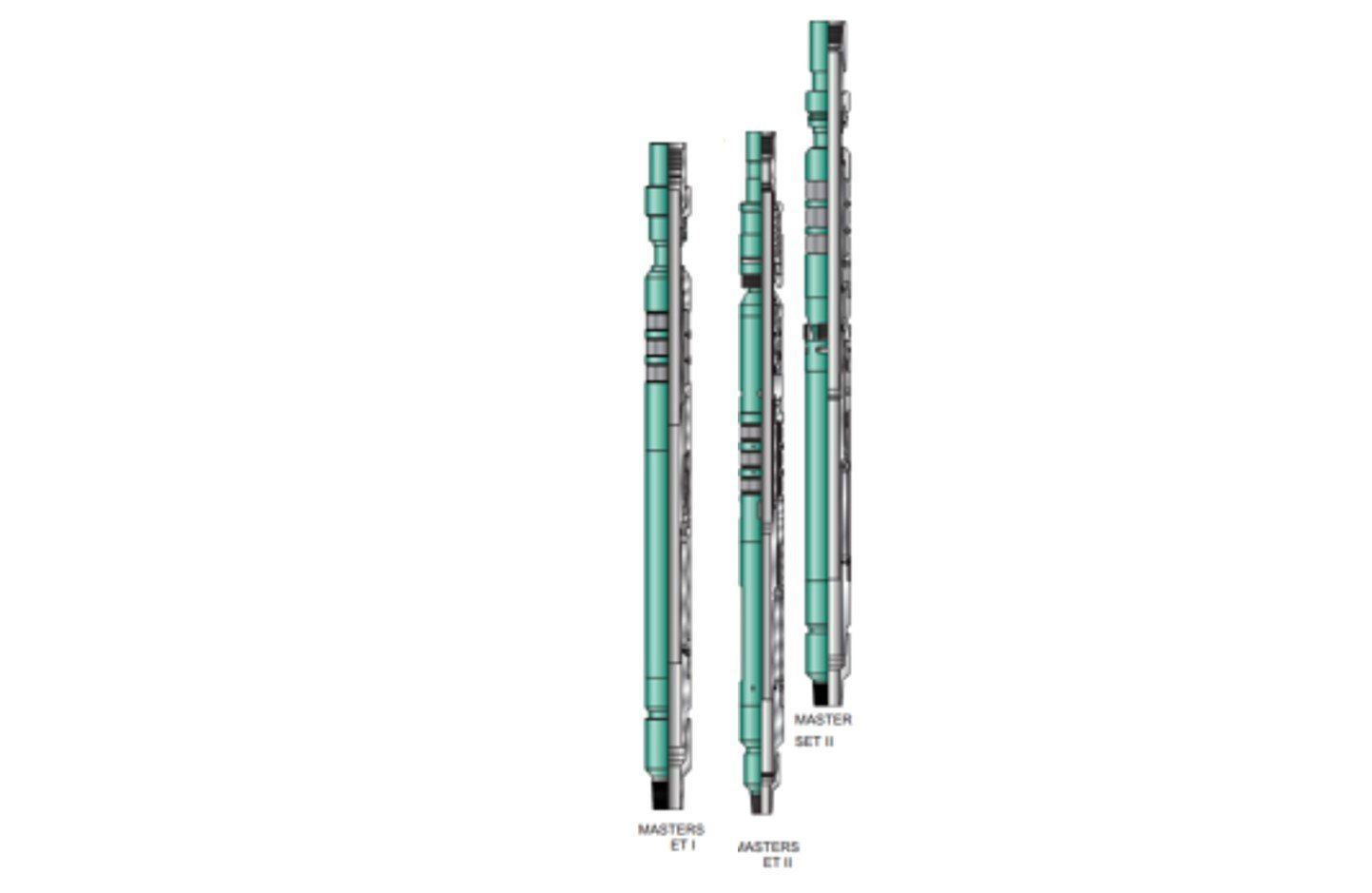

Los empacadores de aislamiento del conjunto de compresión MasterSET TMOT se utilizan en terminaciones de zonas múltiples. Los Packers MasterSET se comprimen con un packer de estilo de anclaje inferior a continuación. La pinza en el extremo inferior de la herramienta se desplaza a un valor predeterminado para energizar los elementos de empaque y establecer los deslizamientos superiores. Para soltar, se requiere una recogida directa en la cuerda del tubo.

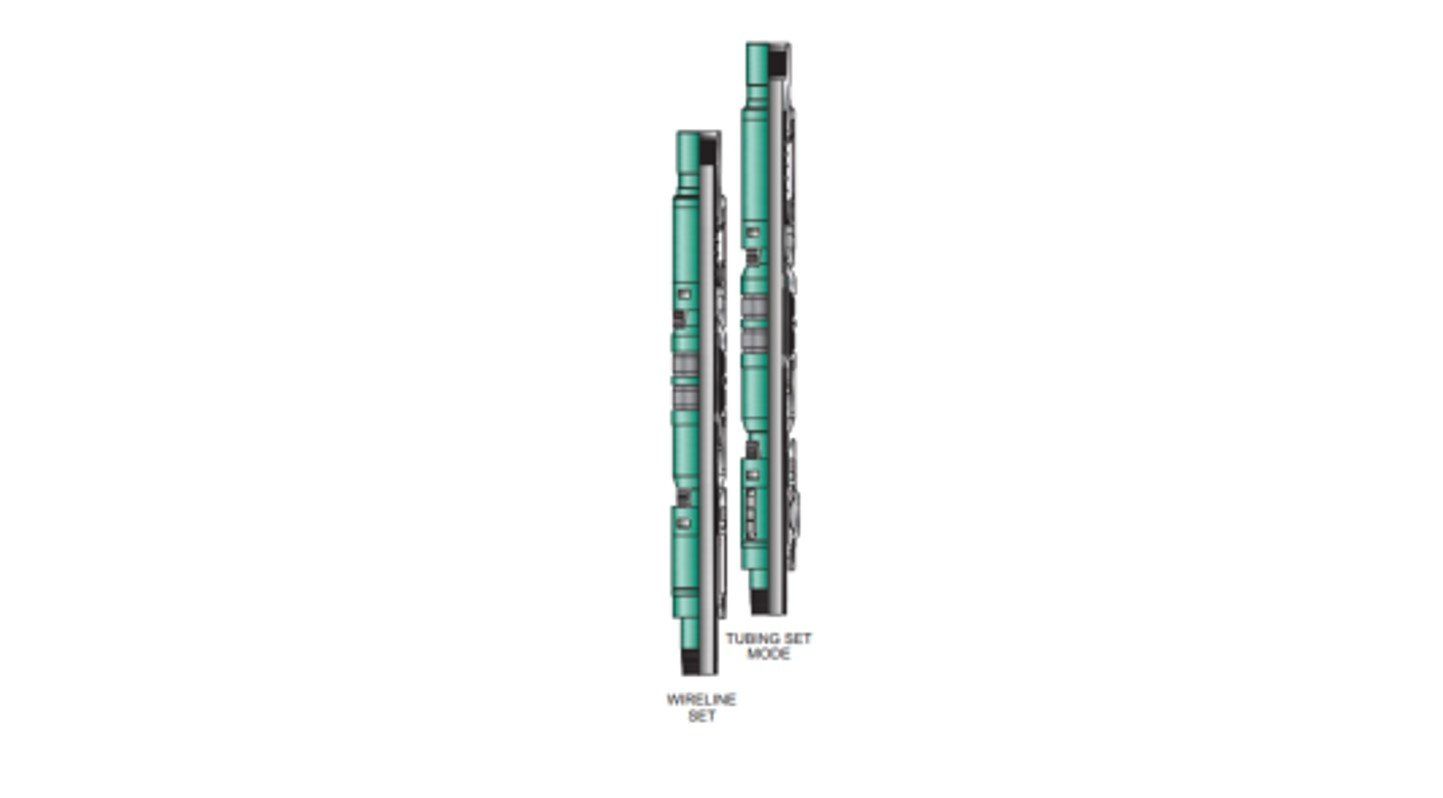

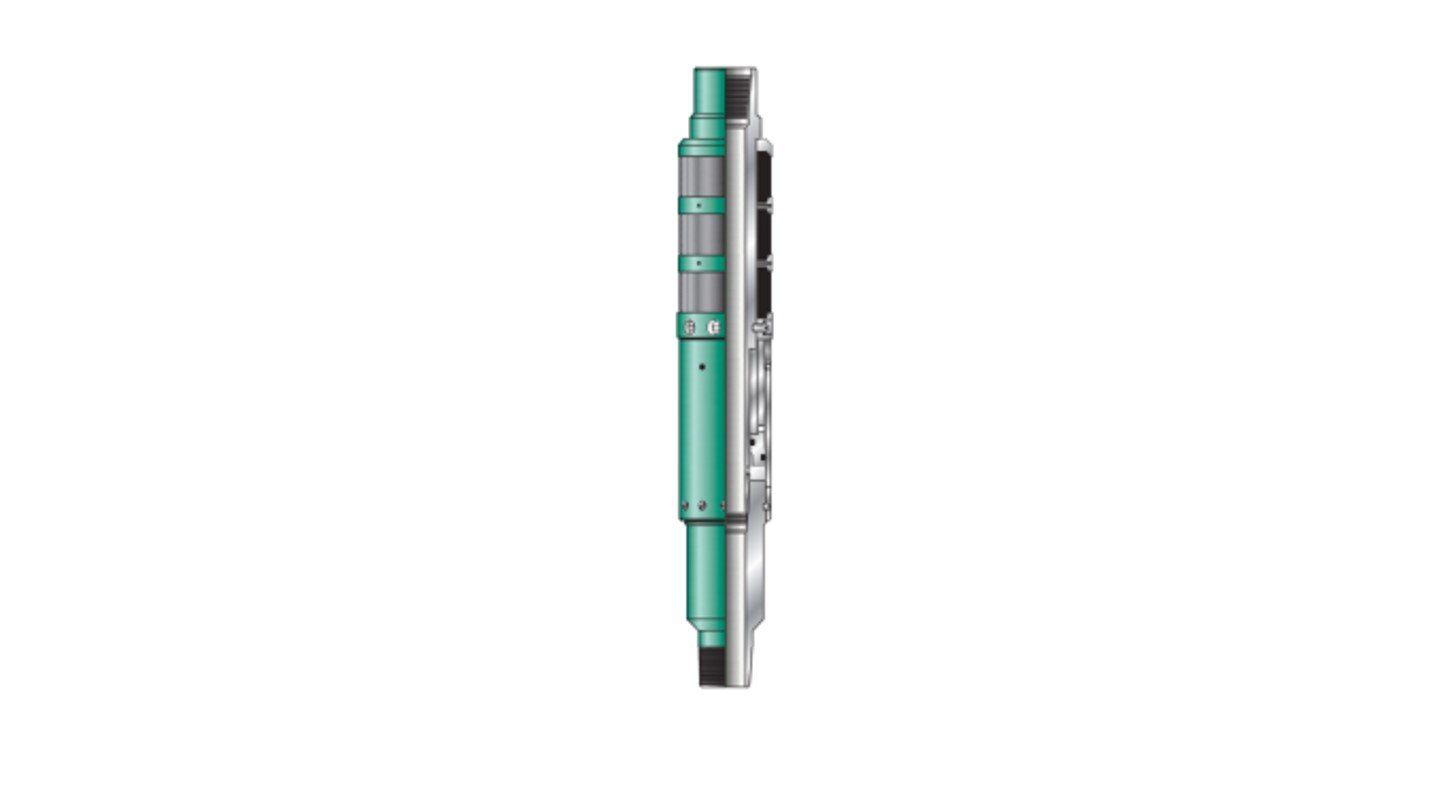

El TMOT Hydro-TM Packer se puede ejecutar en tuberías articuladas utilizando un aparejo convencional o una aplicación sin aparejo con tubos helicoidales. El Hydro-TM se puede ejecutar solo o en conjunto para pruebas, producción, cierre de agua o aislamiento zonal en pozos verticales u horizontales. El Hydro-TM está configurado hidráulicamente con un mecanismo de bloqueo interno que proporciona un desempaque positivo y confiable a largo plazo.

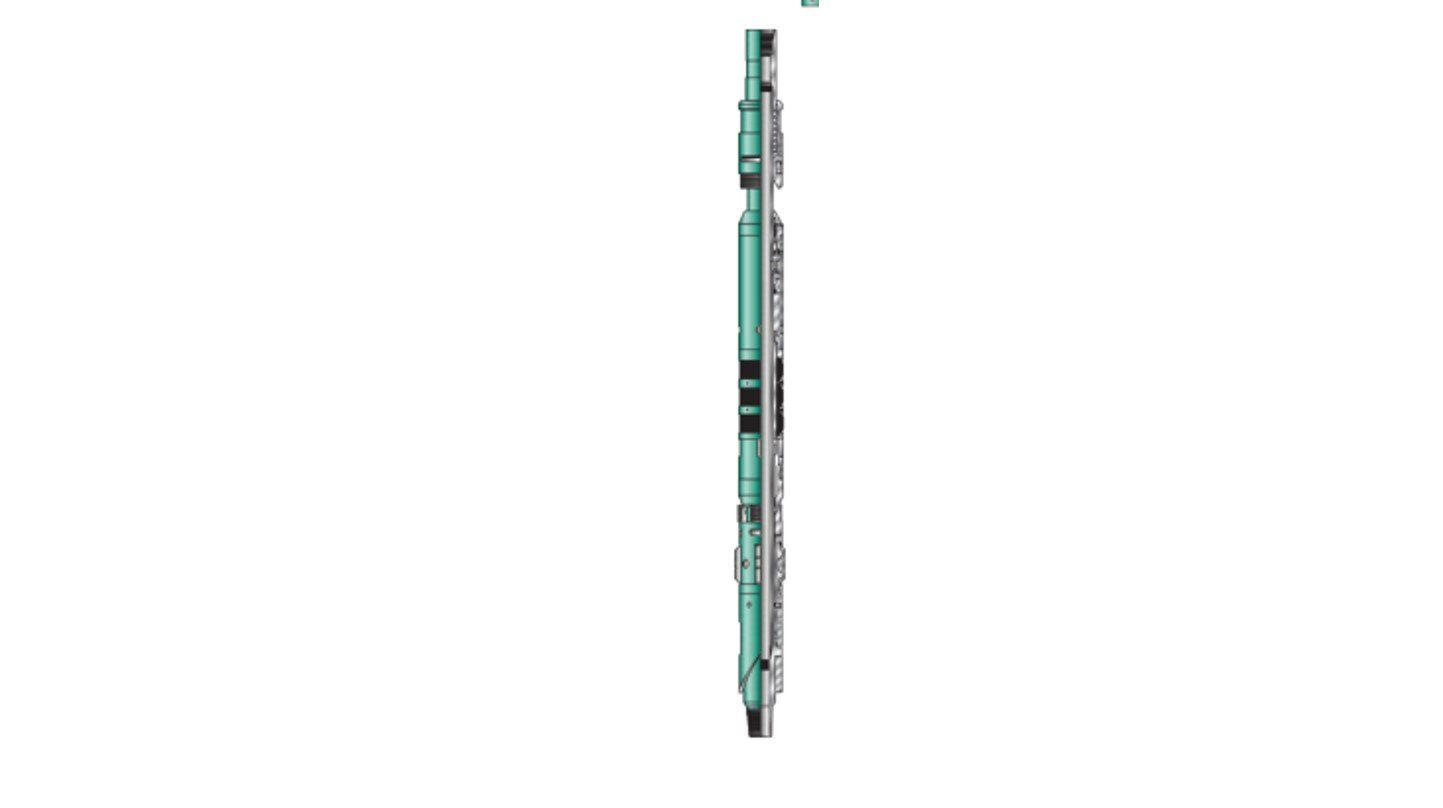

La empacadora hidráulica de conjuntos hidráulicos TMOT Hydro-SET II es una empacadora de producción de doble agarre, activada por presión, de una sola cuerda y compacta de 2 elementos, utilizada en terminaciones de una o varias zonas. El Hydro-SET II Packer es ideal para aplicaciones donde se desea configurar el o los empacadores después de que el pozo esté embridado o para completar múltiples zonas. El Packer Hydro-SET II incorpora un sistema de equilibrio de presión que ayuda a compensar las diferencias de presión en el packer. El sistema tipo copa de 2 elementos es un empacador más compacto en comparación con el Hydro-SET II.

La empacadora de conjuntos hidráulicos TMOT Hydro-SET III es una empacadora de producción de agarre doble activada por presión de cadena simple de 3 elementos utilizada en terminaciones de una o varias zonas. El Packer Hydro-SET III es ideal para aplicaciones en las que se desea configurar el (los) empaquetador (es) después de que el pozo esté embridado o para completar múltiples zonas. El Packer Hydro-SET III incorpora un sistema de equilibrio de presión que ayuda a compensar las diferencias de presión en el packer.

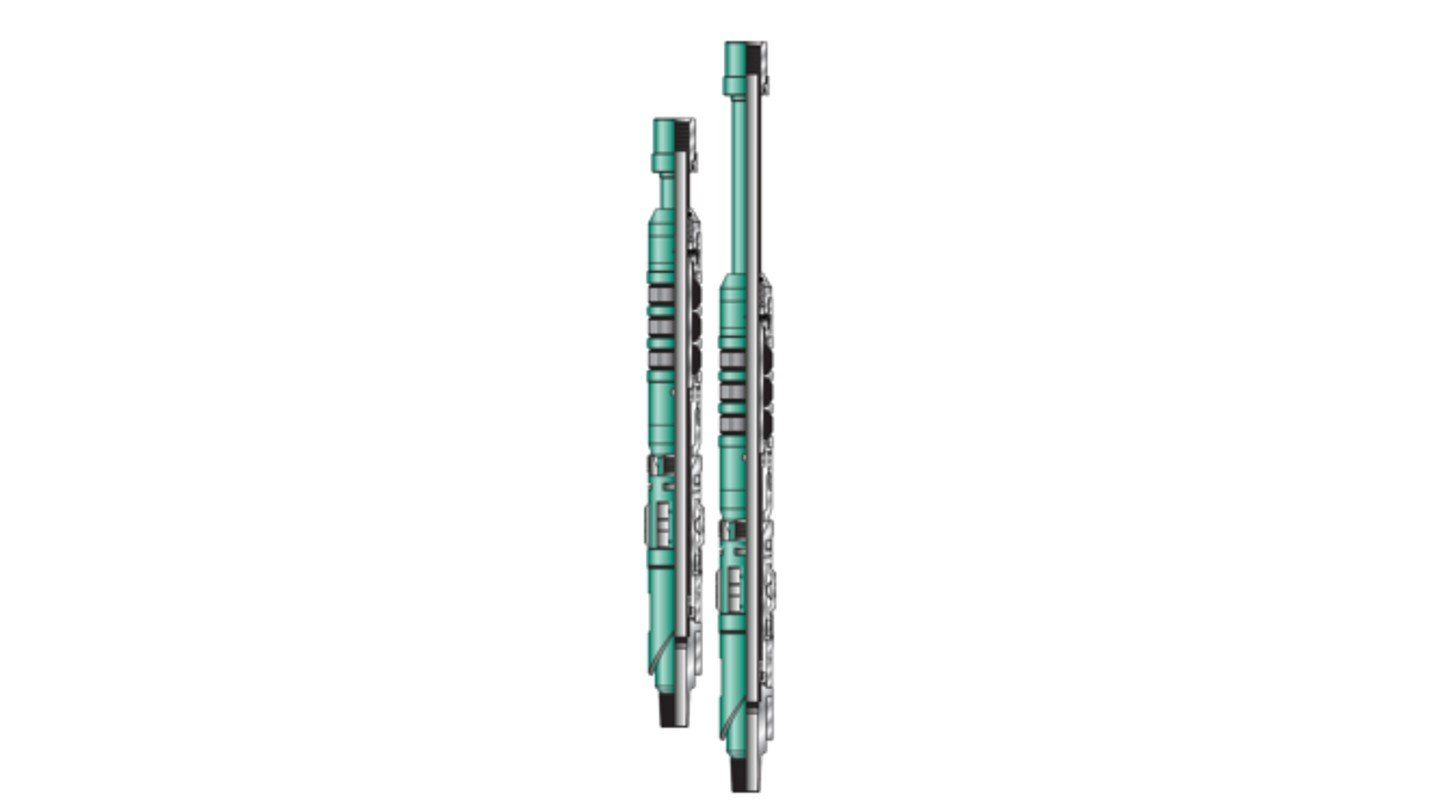

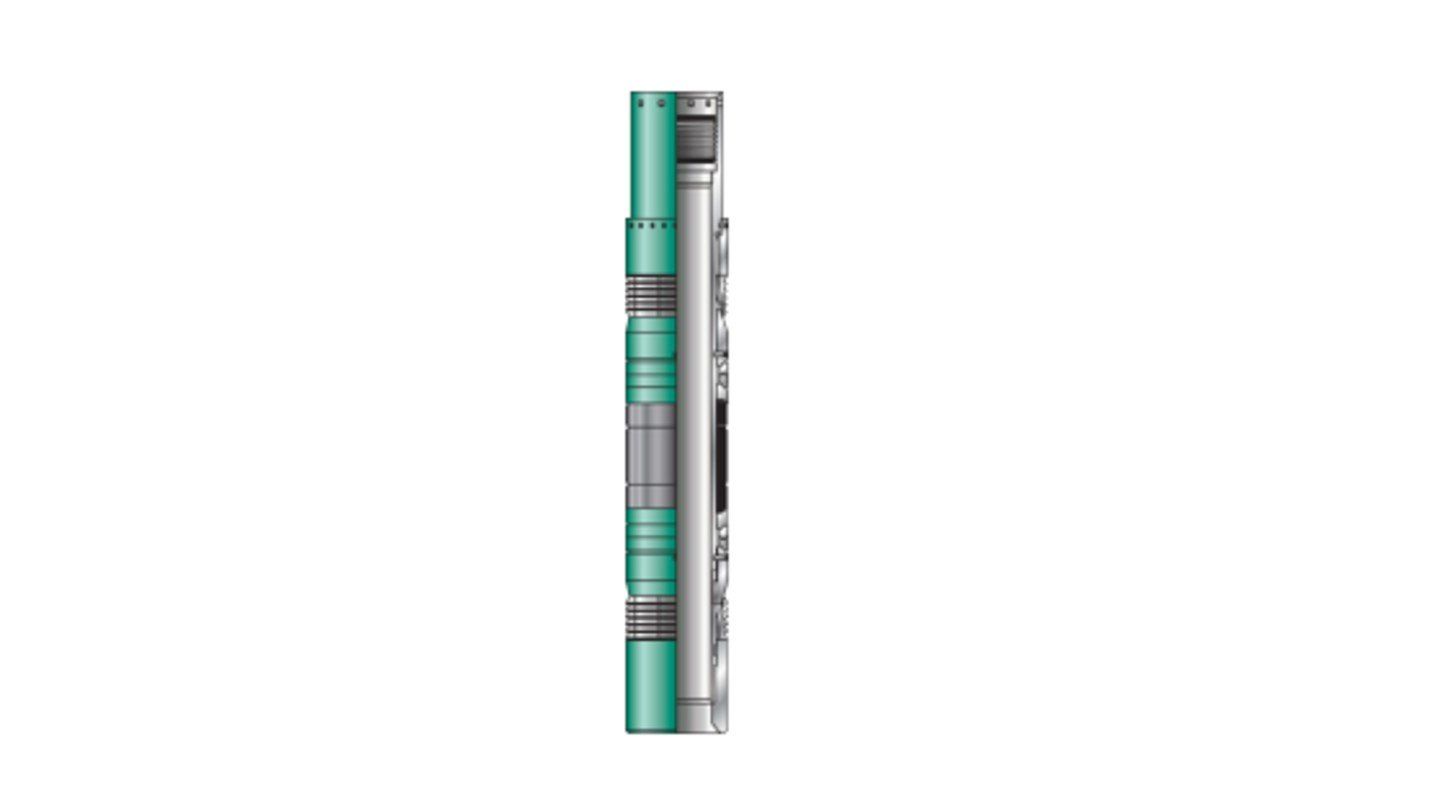

Los TMOT TM-6 / TM-6W son empacadores de producción recuperables de doble agarre y cadena simple de baja presión que mantienen la presión desde arriba y desde abajo. Una vez configurado, el TM-6 / TM-6W puede dejarse en tensión, compresión o neutral. Incorporado en el diseño hay un sistema de derivación interno que, junto con la derivación de fluido durante el funcionamiento, iguala la presión antes de que los deslizamientos superiores se retiren de la pared de la carcasa. Los empaquetadores TM-6 / TX-6W están diseñados para aplicaciones de producción, prueba, aislamiento de zonas e inyección.

Los empacadores TMOT TM-8 / TM-8W son empacadores de producción recuperables de agarre doble de cadena simple de presión media que pueden ajustarse en tensión o compresión. Una vez establecida, la cuerda del tubo se puede dejar en tensión, compresión o neutral. Incorporado en el diseño hay un sistema de derivación interno que, junto con la derivación de fluido durante el funcionamiento, iguala la presión antes de que los deslizamientos superiores se retiren de la pared de la carcasa. Los Packers están diseñados para aplicaciones de estimulación, operaciones de servicio, producción, pruebas, aislamiento de zonas e inyección.

Los TMOT TM-10 / TM-10W son empacadores de producción recuperables de doble agarre de cadena simple de alta presión que mantienen la presión desde arriba y desde abajo. Una vez configurado, el TM-10 / TM-10W se puede dejar en tensión, compresión o neutral. Incorporado en el diseño hay un sistema de derivación interno que, junto con la derivación de fluido durante el funcionamiento, iguala la presión antes de que los deslizamientos superiores se retiren de la pared de la carcasa. Los Packers están diseñados para aplicaciones de estimulación, operaciones de servicio, producción, pruebas, aislamiento de zonas e inyección.

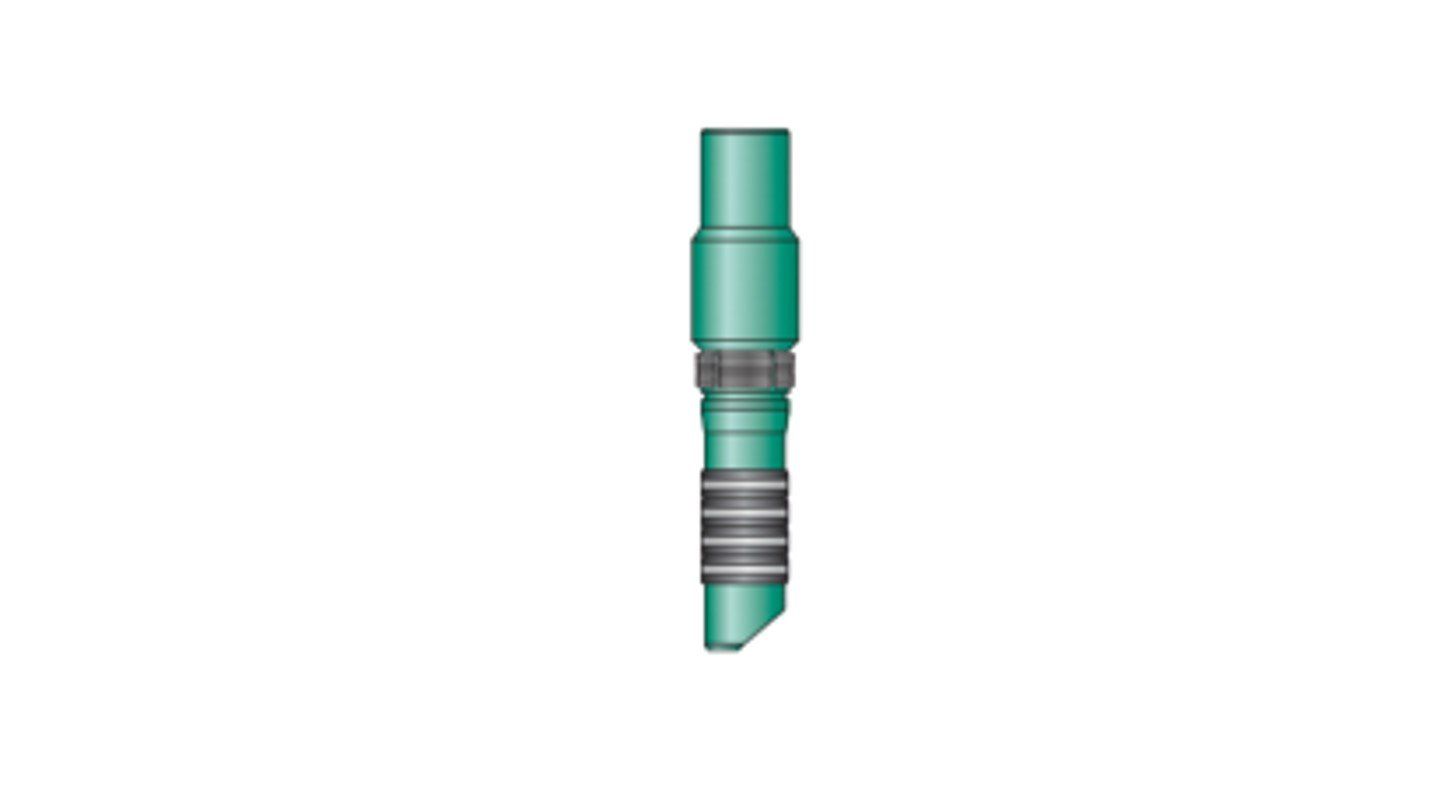

Los conjuntos de sello de cierre PermaPac TMOT se usan para aplicaciones en las que es deseable aterrizar el tubo en tensión, compresión o neutro o donde se puede usar un conector de encendido / apagado, PBR u otros dispositivos similares.

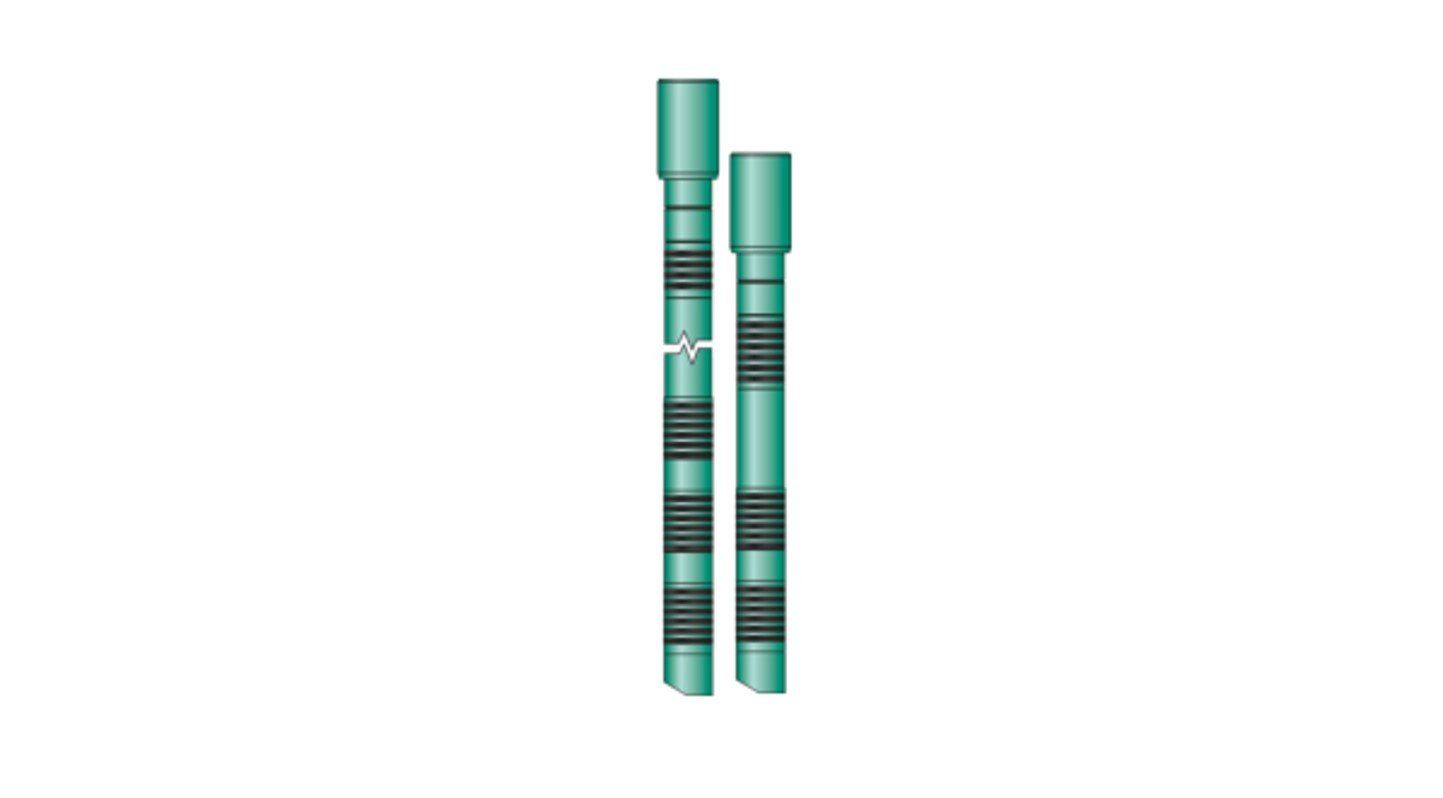

Los conjuntos de sello TMOT PermaPac Locator se utilizan para aplicaciones en las que el movimiento del sello es necesario debido a la contracción del tubo o en aplicaciones de empaquetadores múltiples. Los conjuntos de sello localizador se pueden combinar con unidades de sello espaciador, tubos espaciadores, unidades de sello y sellos de barrera para formar un conjunto de sello más largo si es necesario para usar con una extensión de orificio de sello, un PBR o un empaquetador de orificio de sello recuperable.

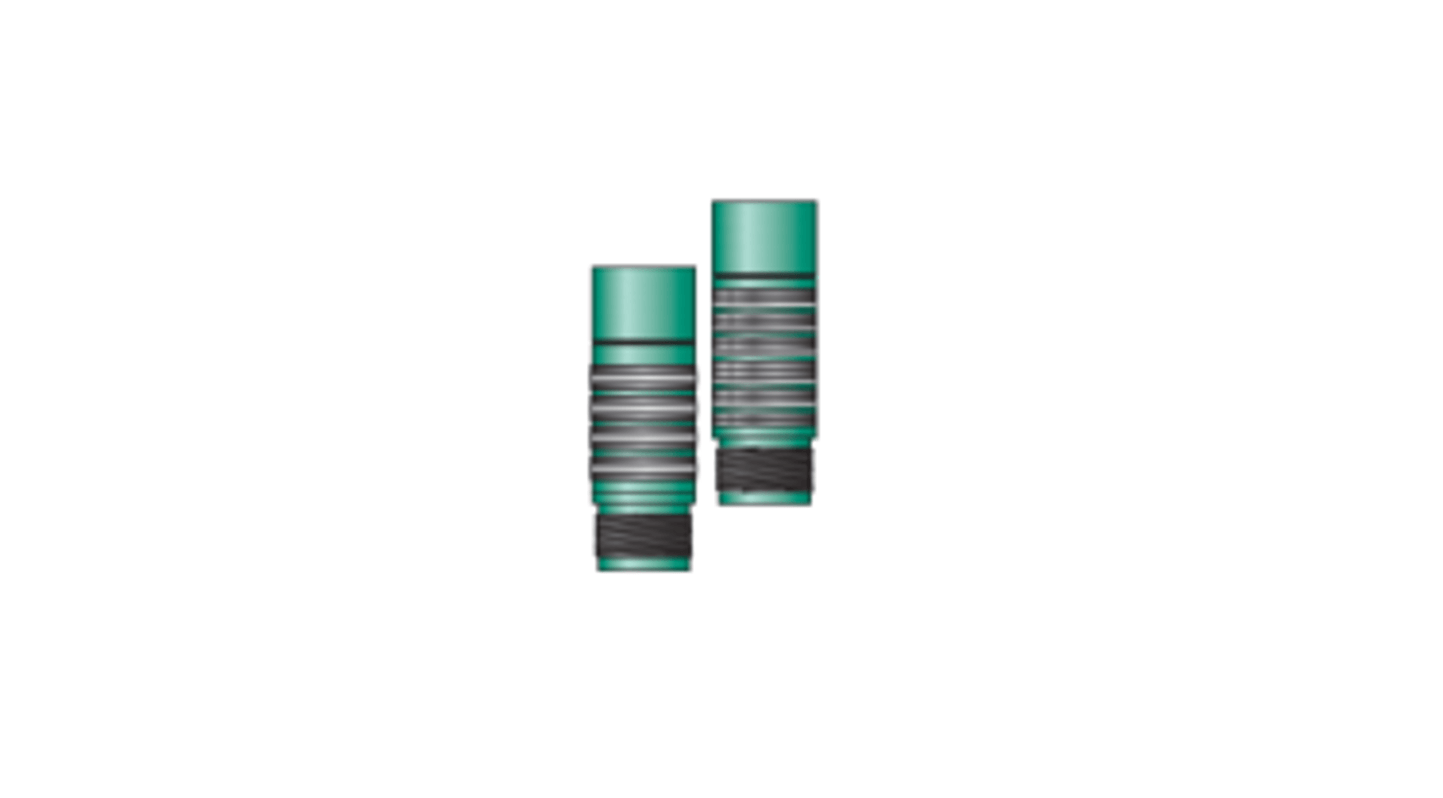

Las unidades de sellado PermaPac están diseñadas para que la combinación de unidades de sellado con tubos espaciadores y barreras de desechos se utilicen según se requiera en un diseño de terminación de orificio de sellado para garantizar que la integridad del sellado no se vea comprometida.

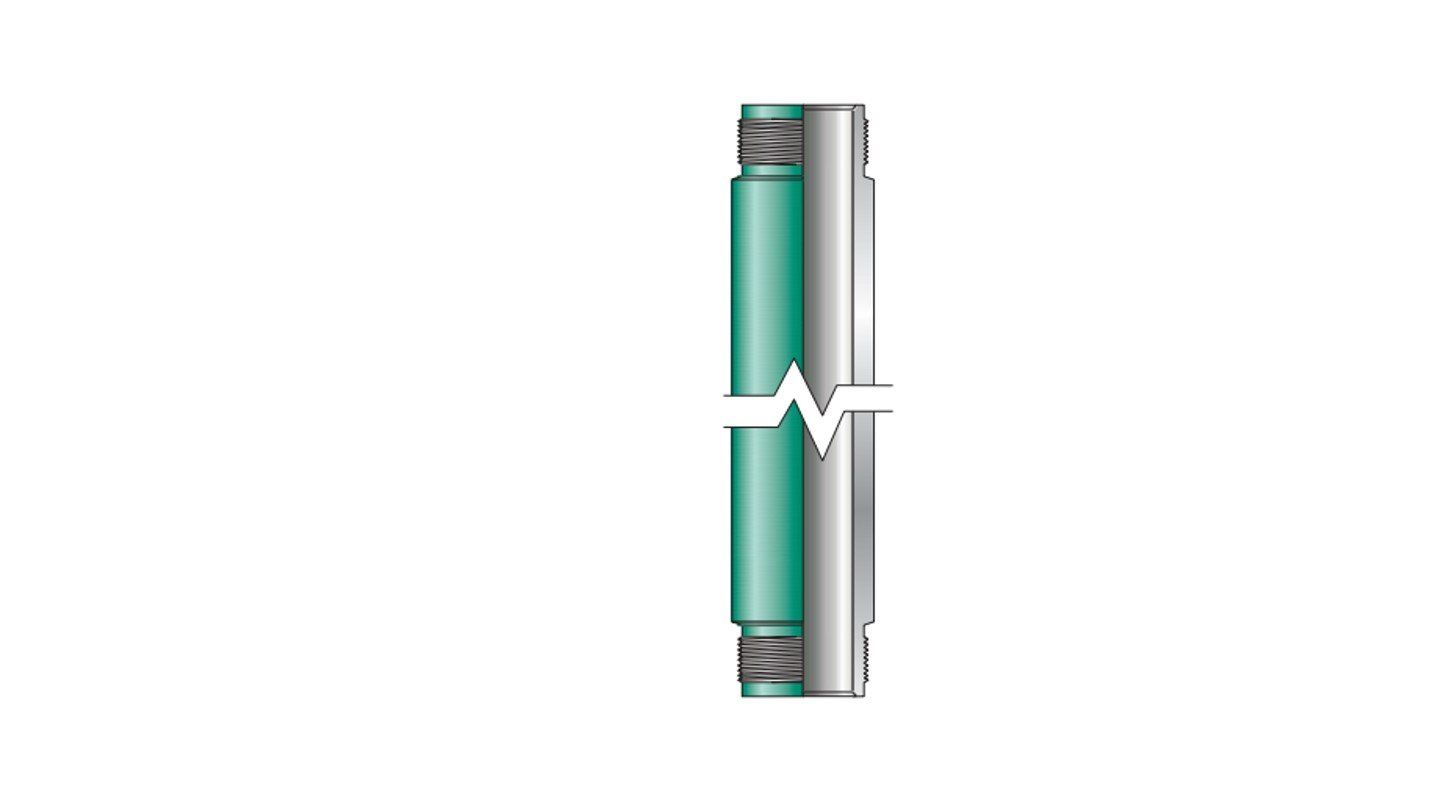

Las extensiones de orificio de sellado PermaPac se utilizan para proporcionar una longitud de orificio de sellado suficiente para que se puedan usar ensamblajes de sellado largos para acomodar el movimiento del tubo. Las extensiones de orificio de sellado están disponibles para todos los tamaños de empacadoras PermaPac.

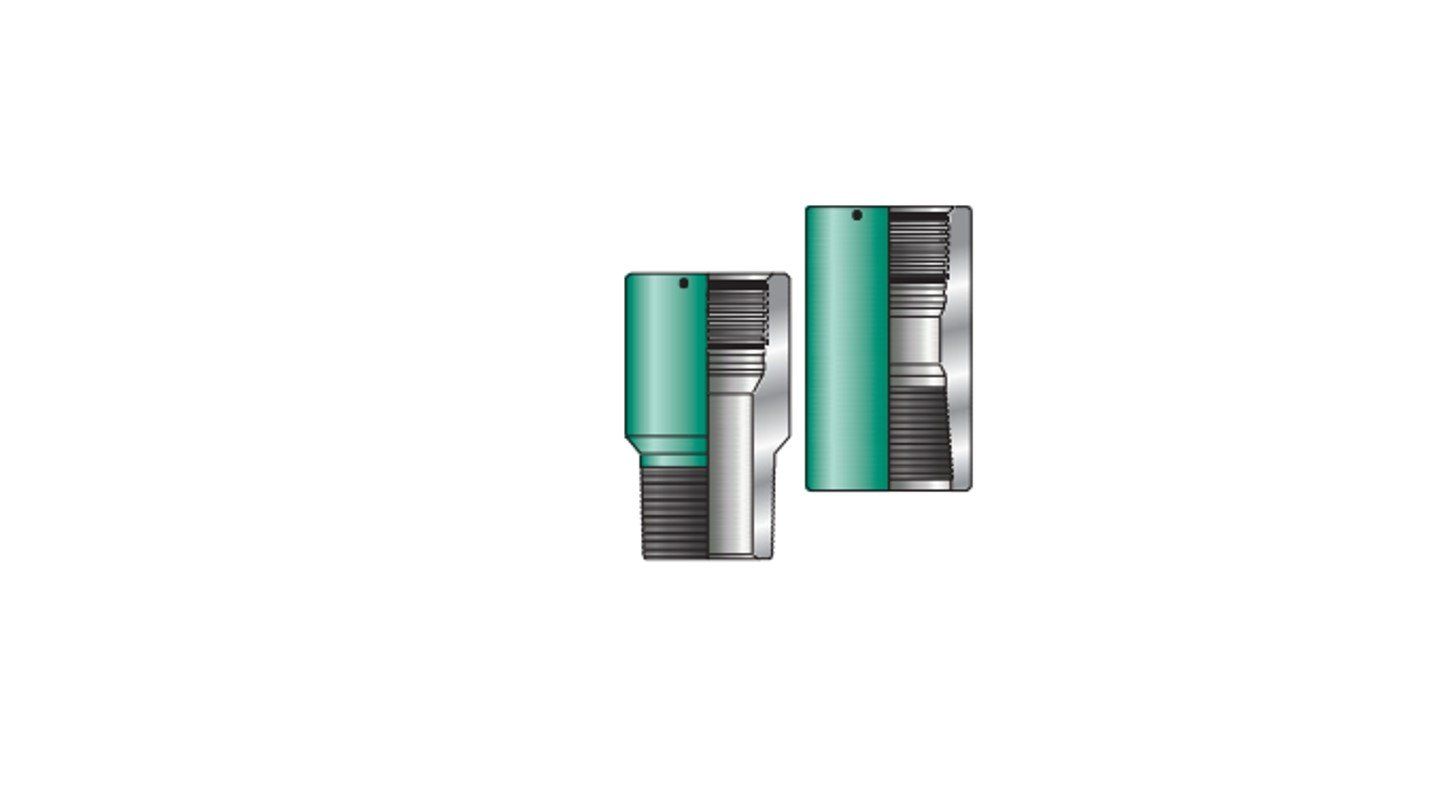

Los adaptadores de tubería PermaPac se utilizan para permitir la conexión del tubo de escape directamente al fondo del empacador o la extensión del orificio del sello. Los adaptadores de tubería están disponibles para todos los conjuntos de sellos y conexiones de tubería compatibles.

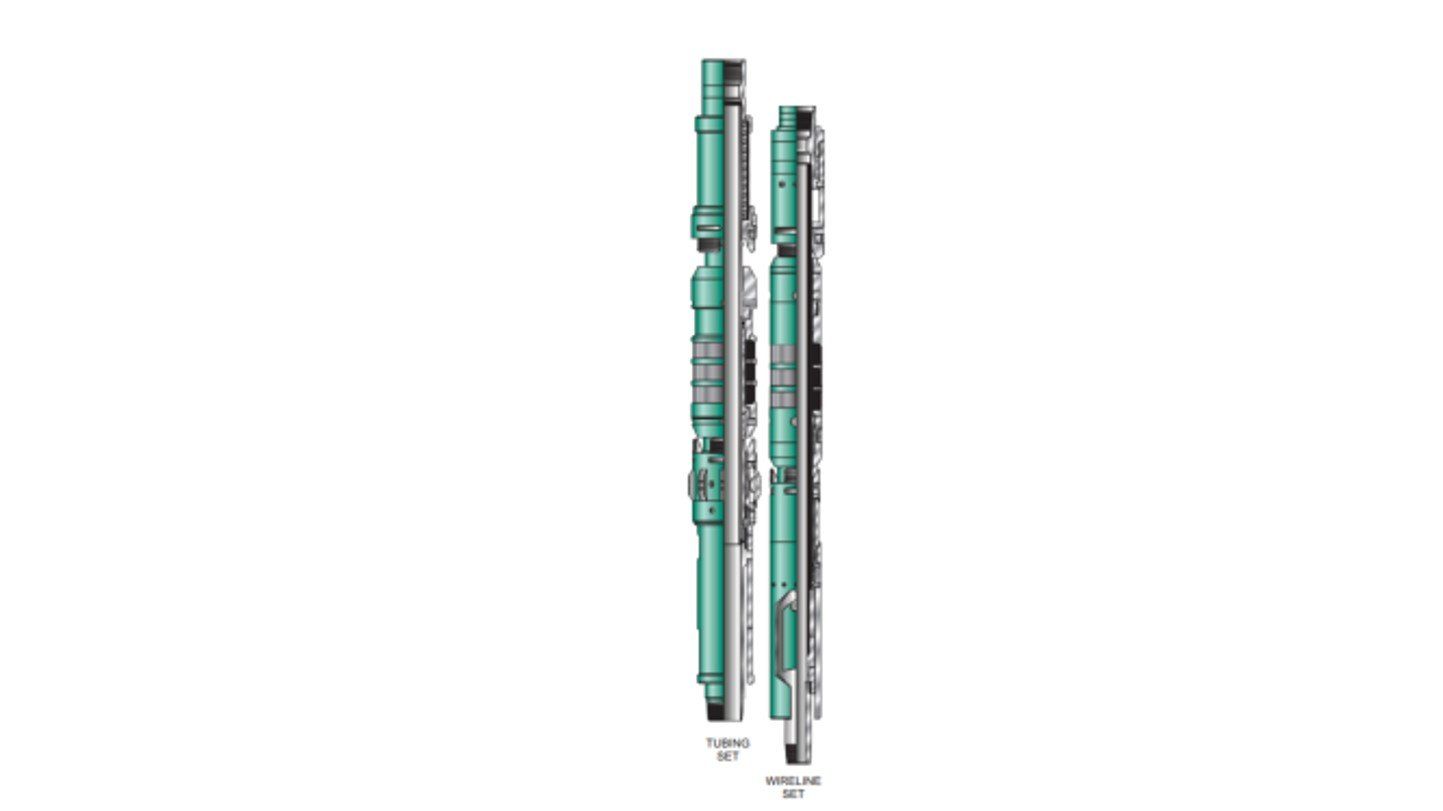

La empacadora de orificio de sellado recuperable RSB / RSB-1 incorpora los beneficios de gran diámetro de una empacadora de orificio de sellado con la opción de recuperación. El RSB / RSB-1 se puede ejecutar para prácticamente todas las aplicaciones y se puede utilizar en aplicaciones en las que se requieren conjuntos de tubo de escape de revestimiento. Todas las piezas que soportan carga están diseñadas para soportar grandes cargas de tensión, lo que lo hace ideal para aplicaciones verticales y horizontales en las que un sistema de revestimiento debe anclarse en su lugar. El sistema de deslizamiento bidireccional evita el movimiento hacia arriba y hacia abajo después de configurar la herramienta. El RSB / RSB-1 no se basa en ajustar el peso o la tensión de la cuerda, ya que se ajusta completamente con presión hidráulica diferencial o con una herramienta de configuración con cable.

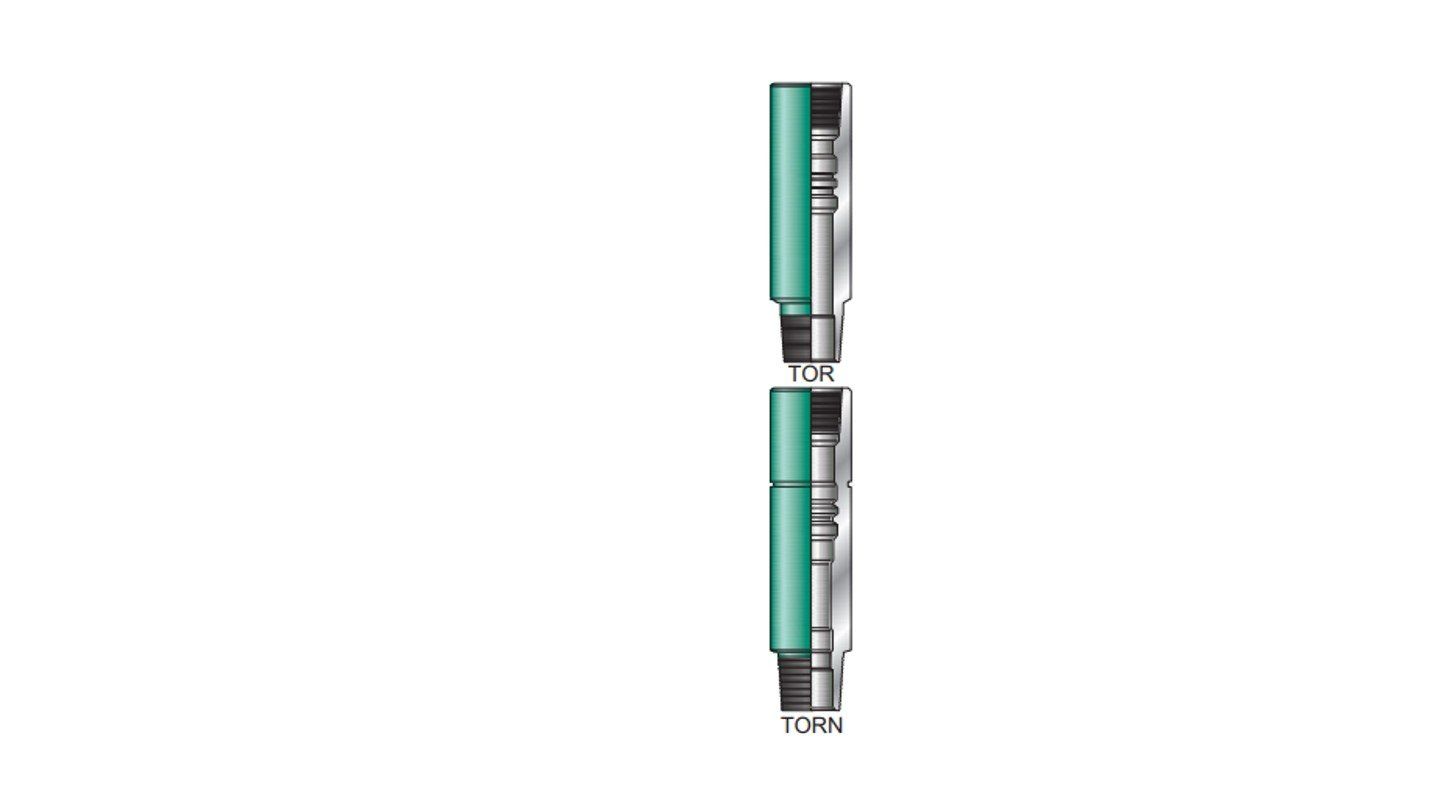

Los niples de aterrizaje TMOT TOR / TORN se utilizan en la cadena de terminación para permitir la ubicación positiva de numerosos dispositivos de control de flujo subsuperficial como tapones ciegos, estranguladores de fondo, registradores de fondo de pozo, etc. Los perfiles de bloqueo TOR / TORN permiten una selectividad total en ejecutar dispositivos de control de flujo en cadenas de terminación donde se pueden requerir numerosos pezones de perfil.

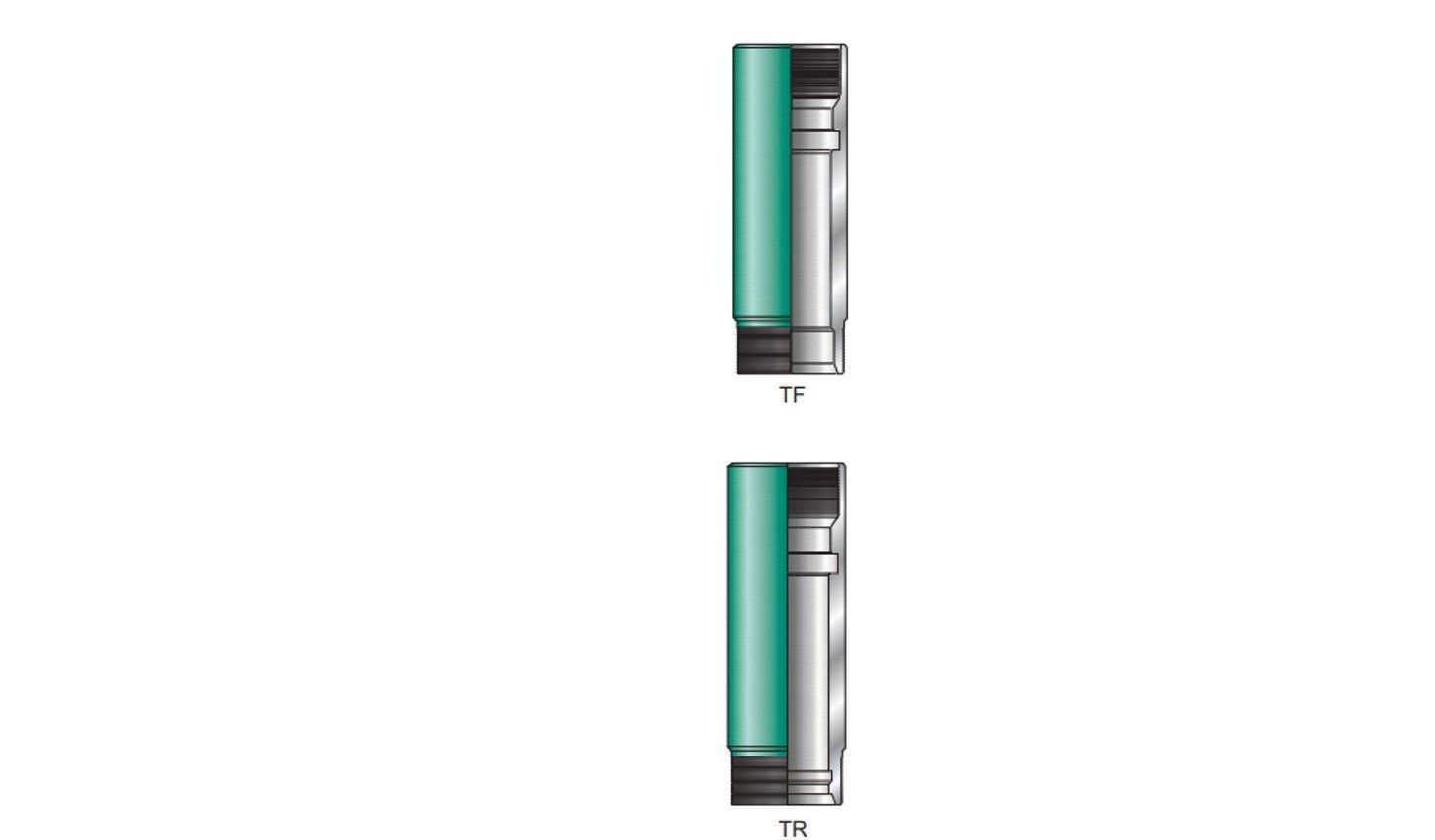

Las boquillas de aterrizaje TMOT TF / TR se utilizan en la cadena de terminación para permitir la ubicación positiva de varios dispositivos de control de flujo subsuperficial como tapones ciegos, estranguladores de fondo, registradores de fondo de pozo, etc. Las boquillas de aterrizaje TF / TR vienen en una amplia gama de tamaños de perfil para cada tamaño de tubo que se adapta a aquellas aplicaciones en las que se pueden requerir numerosos pezones de perfil.

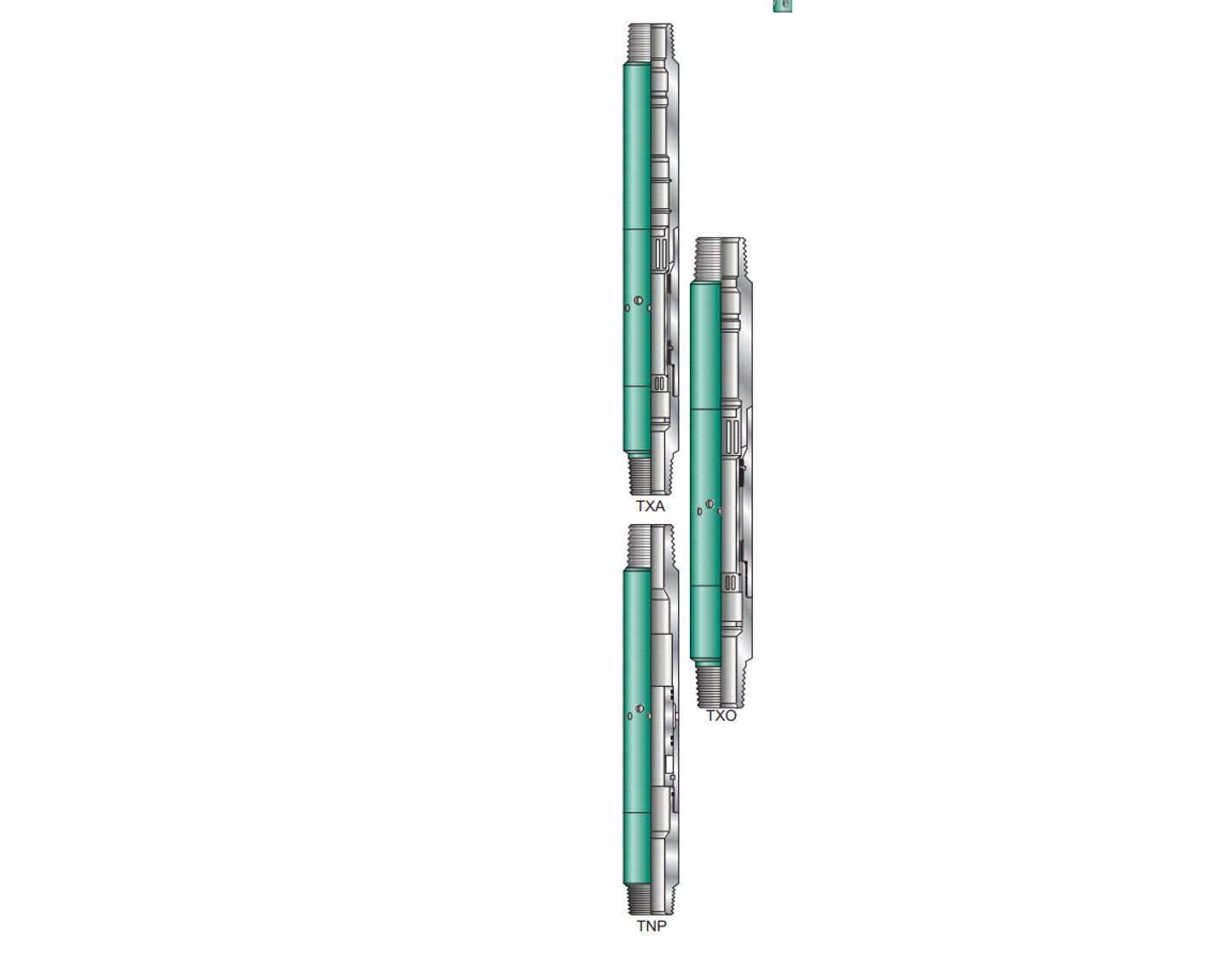

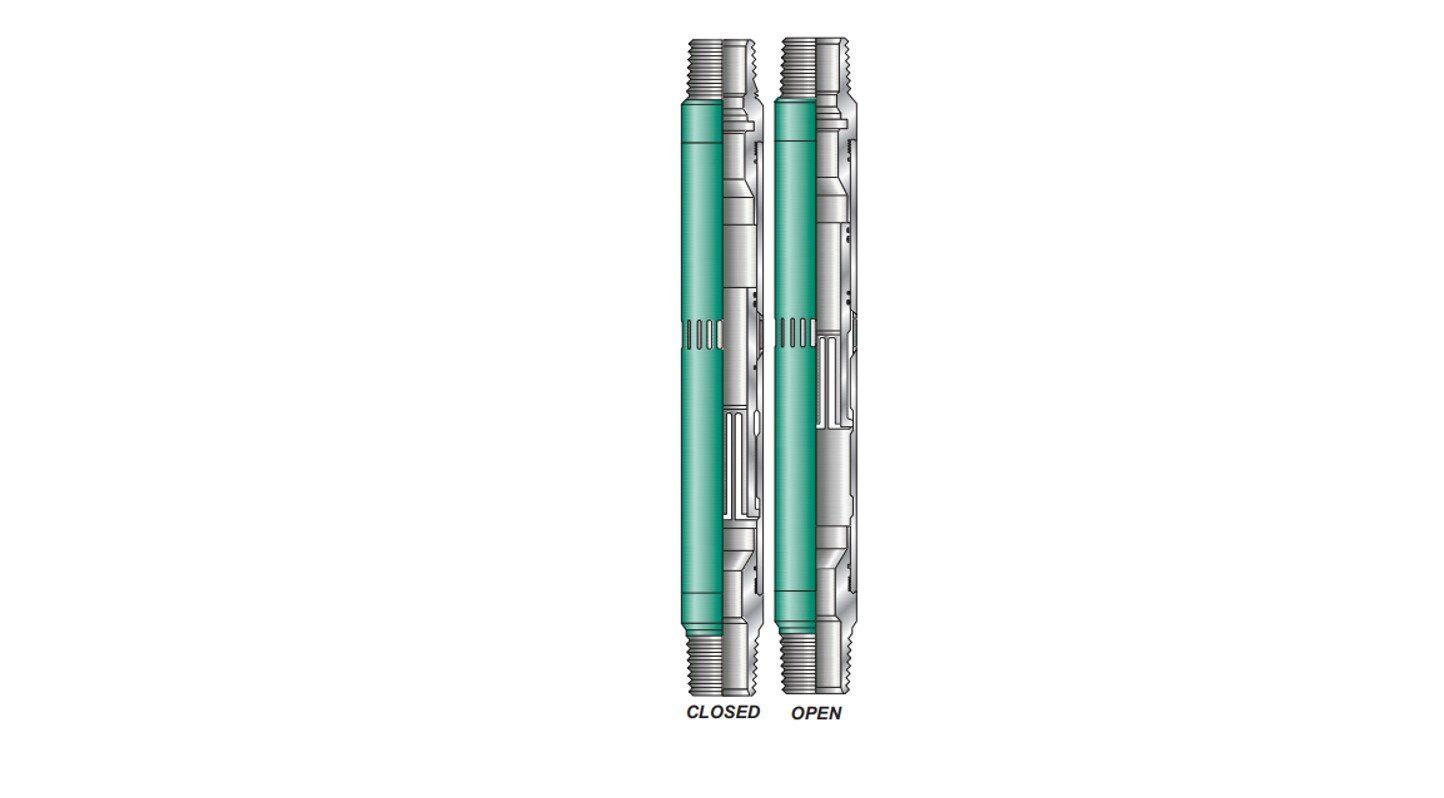

Los manguitos deslizantes TMOT TXA / TXO / TNP son dispositivos de apertura total que son una parte integral de la secuencia de terminación, incorporando un manguito desplazable interno que se puede abrir o cerrar utilizando equipos y métodos estándar de instalación de tubos de alambre / bobina. Todos los manguitos están diseñados de tal manera que el área de circulación / flujo es al menos igual al tamaño del tubo para el que está diseñada. Los manguitos estándar incorporan el diseño probado de sellado en 'vee' y pueden variarse para adaptarse al entorno y / o la aplicación en la que se va a utilizar. Tanto el TXA como el TXO tienen perfiles de aterrizaje mecanizados en la parte superior del manguito, por lo que el TNP no.

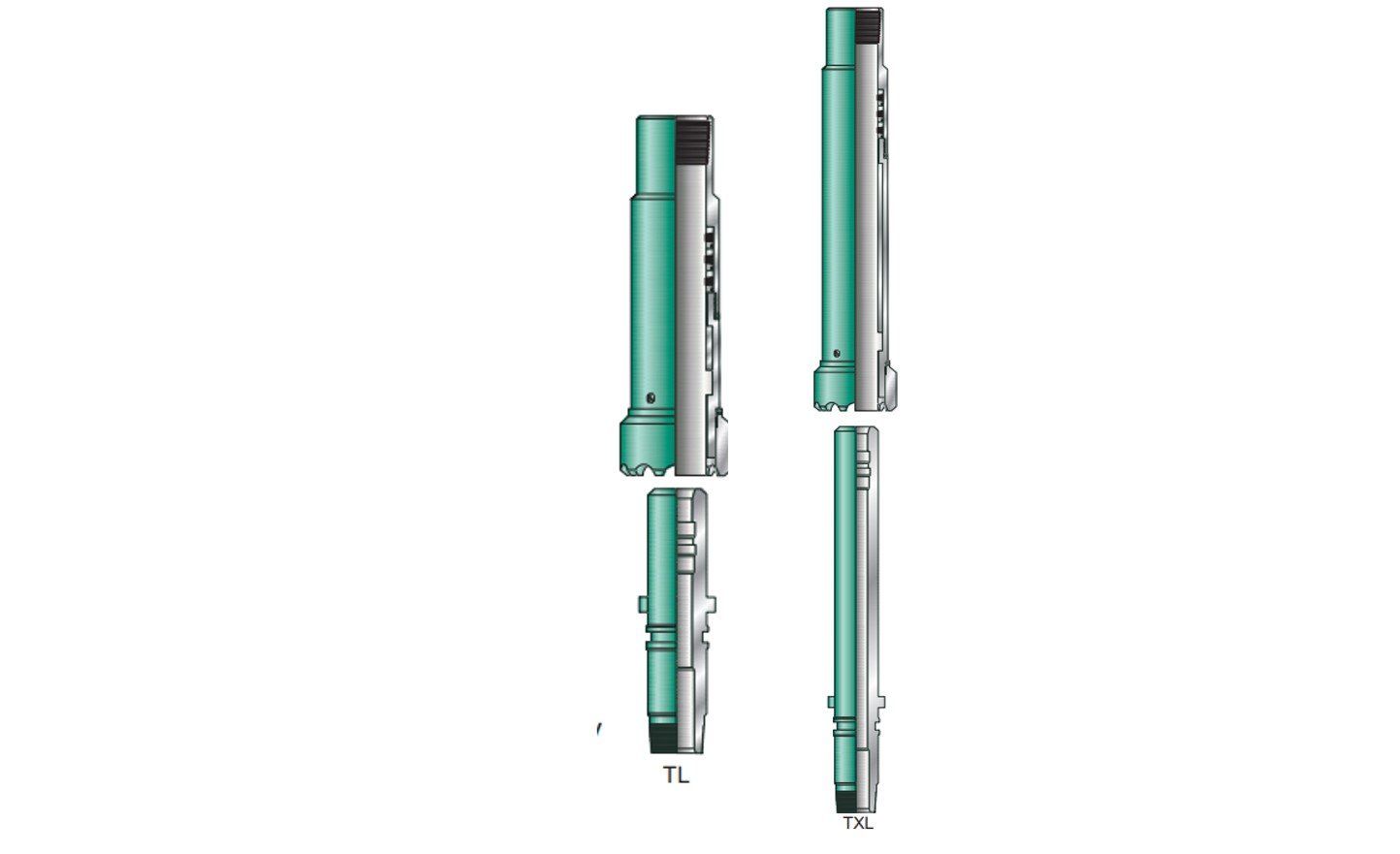

TMOT TL On / Off Tool Overshot es la parte de desconexión / conexión de la herramienta. El TL Overshot está conectado a la cadena de tubos y se desconecta de la unión TL Slick que está conectada a la cadena de herramientas a continuación. El sobrepaso estándar incorpora de 2 a 4 sellos unidos para garantizar un sello confiable incluso después de numerosas desconexiones / conexiones. Estos sellos pueden estar hechos de varios materiales para garantizar la compatibilidad en casi cualquier entorno.

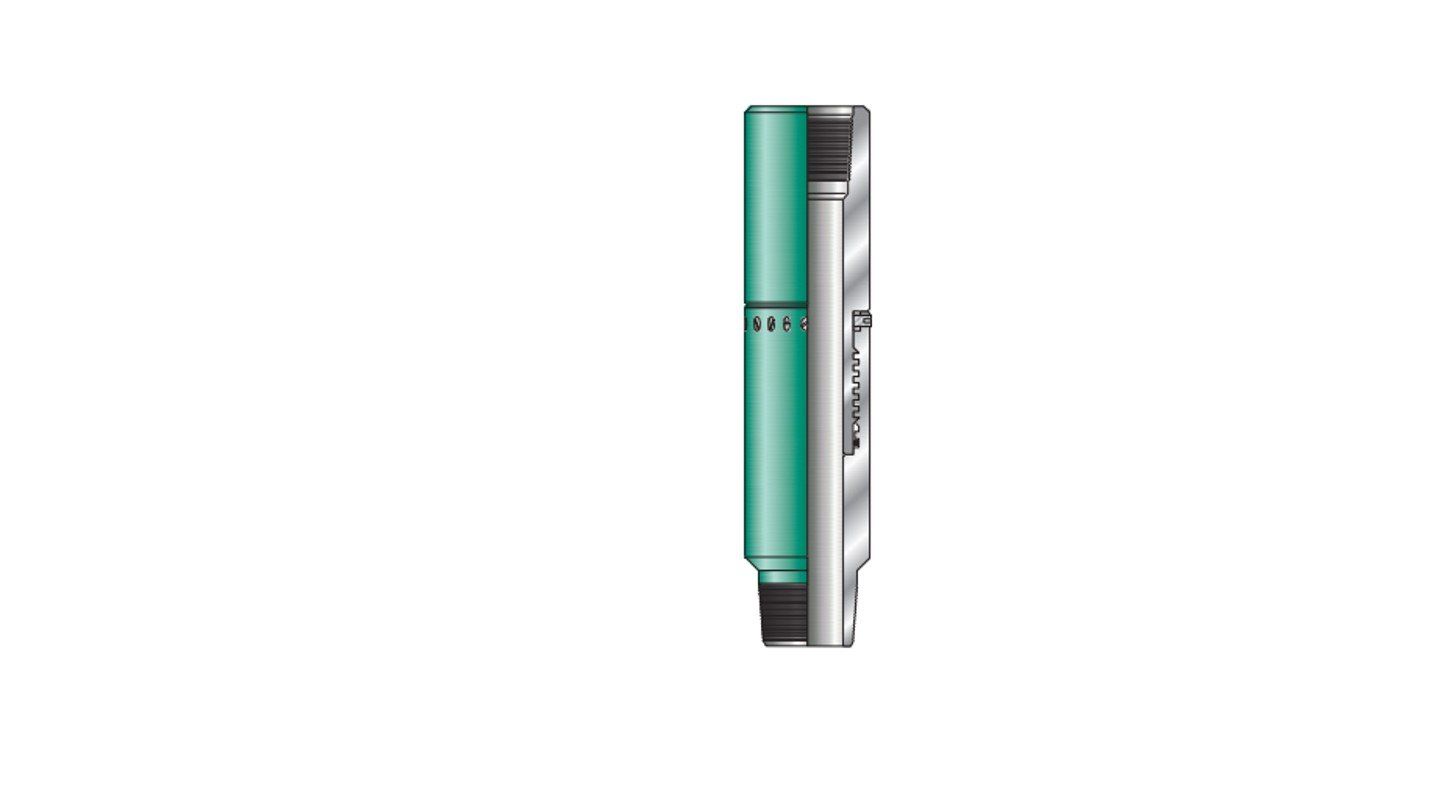

El drenaje de tubería hidráulica TMOT se utiliza para crear un puerto de drenaje para igualar los niveles de fluido en la cadena de tubería. Los TMI permiten al operador evitar tirar de una cuerda mojada sin perforar o cortar.

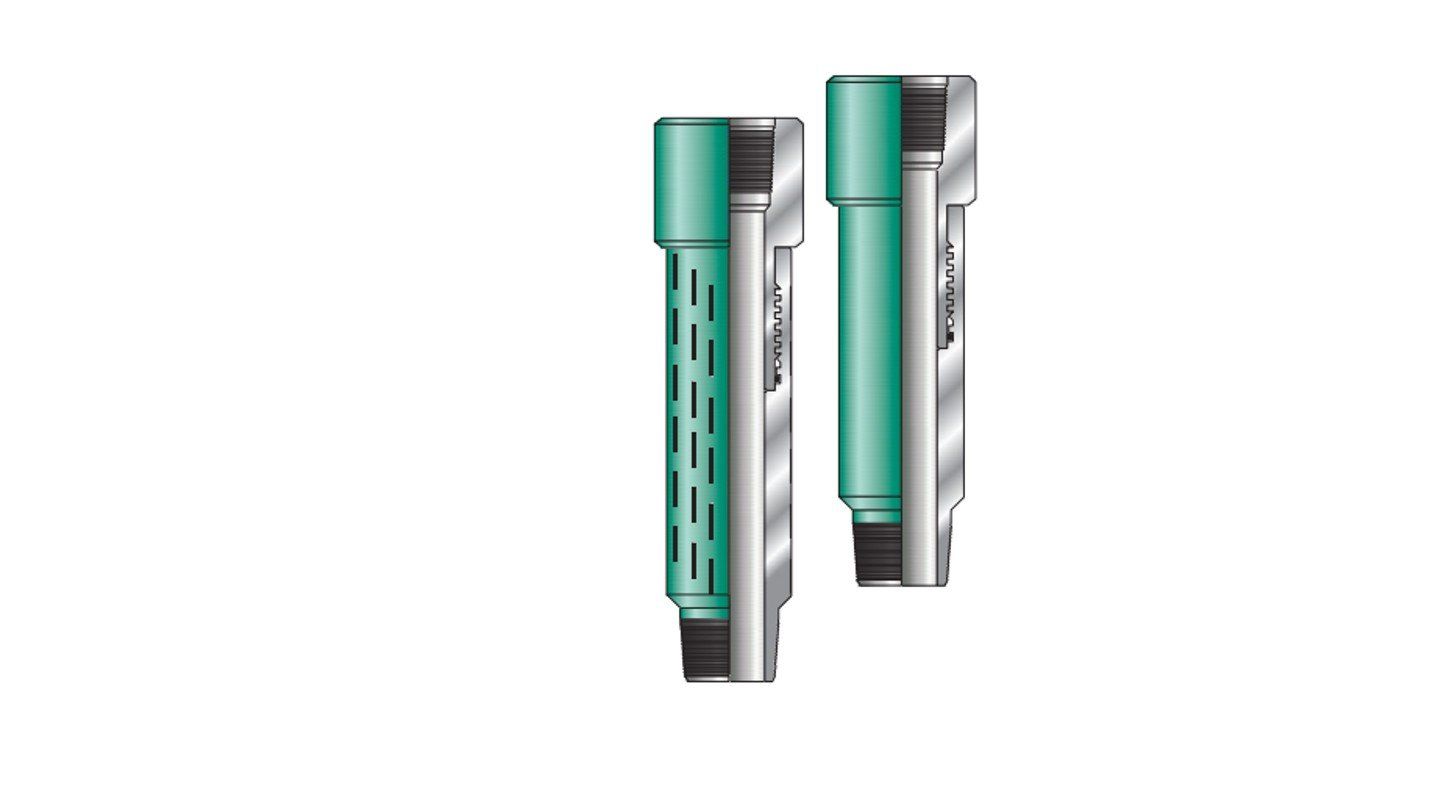

La junta de seguridad rotatoria TMOT TR proporciona una liberación de emergencia de la cuerda del tubo. La junta de seguridad rotativa TR utiliza roscas cuadradas más grandes para separar los submarinos superior e inferior con la rotación a la derecha abandonando cualquier equipo de producción a continuación.

La junta de seguridad de torsión a través de torsión Tryon TQ proporciona una liberación de emergencia de la cuerda del tubo. La tracción recta separa la herramienta a un valor de corte predeterminado. Además, la junta de seguridad de corte con torsión TQ permite la transmisión del torque a través de la herramienta sin afectar los tornillos de corte.

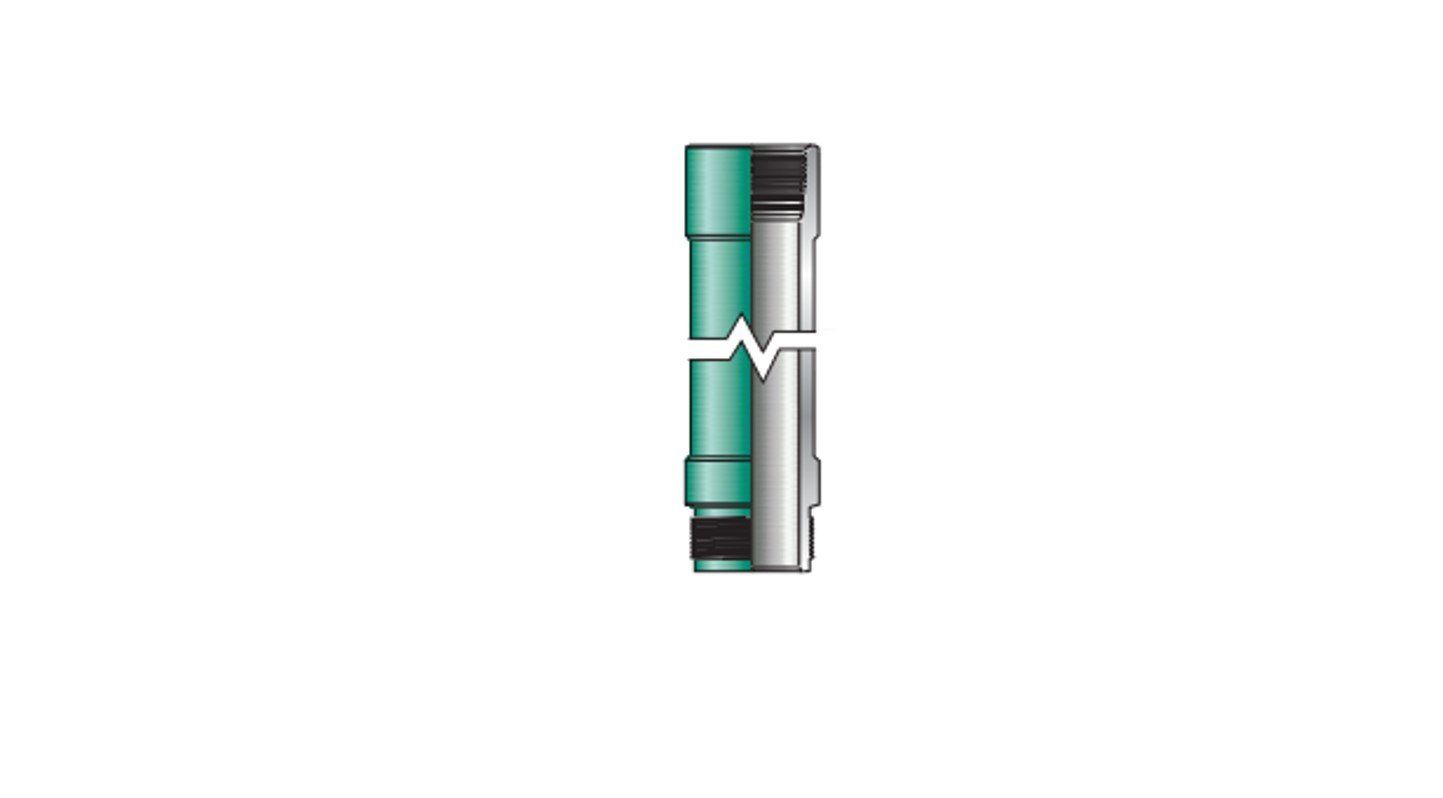

Las juntas de chorro se utilizan para proteger la cuerda del tubo de la acción abrasiva del gas o petróleo que fluye cuando se coloca frente a las perforaciones. La junta de chorro también se puede usar directamente debajo de la cabeza del pozo para protegerse de la abrasión de realizar una operación de fracturación hidráulica en el anillo.

BOMBA SÓLIDA ENCHUFE

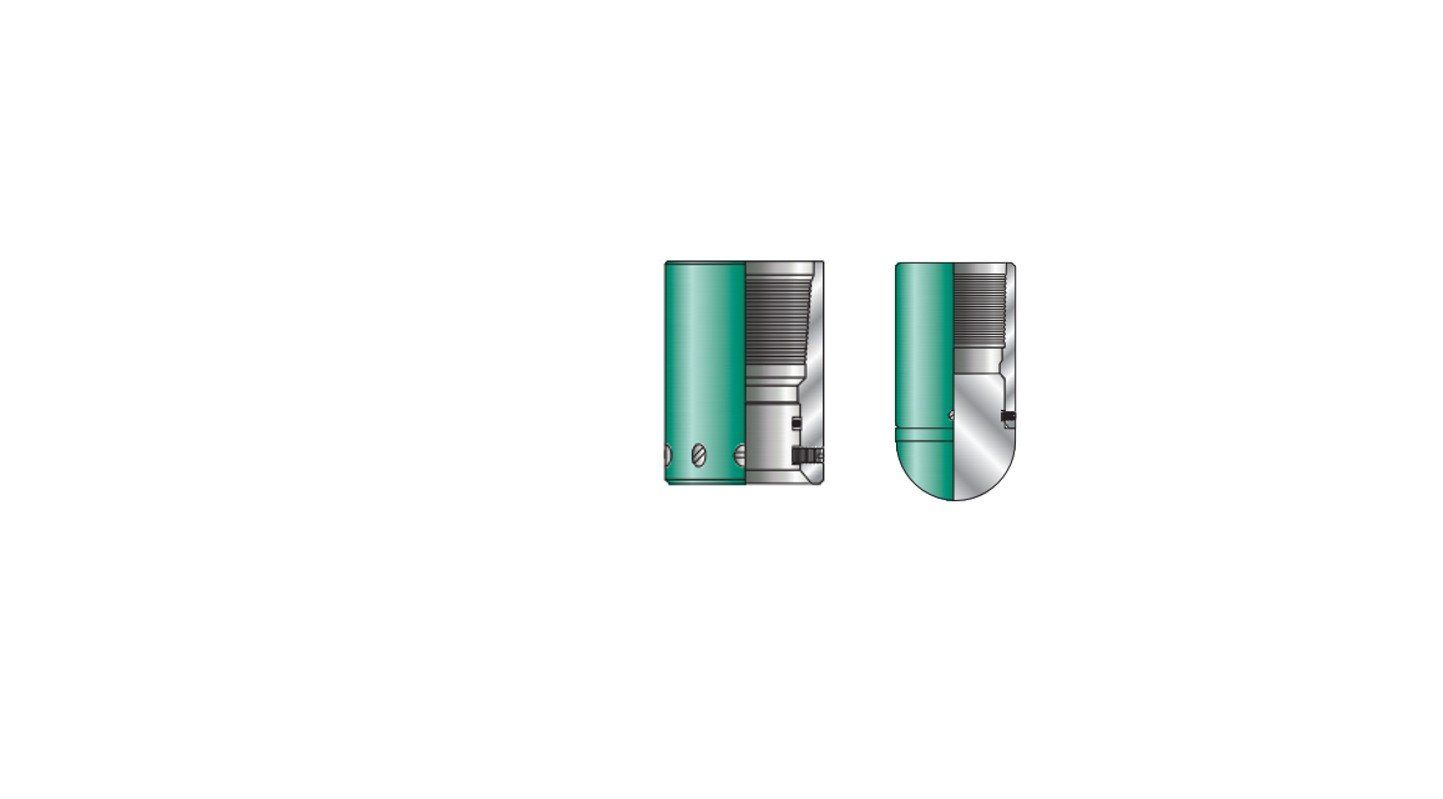

El TMOT TBS Single Burst Disk es un tapón ciego sin residuos probado en el campo que generalmente se usa debajo de un empacador o en el conjunto del tubo de escape que aísla el pozo debajo. Se pueden usar tubos en espiral, líneas de acero, barras de caída o líneas de arena para romper el disco de cerámica, lo que permite la producción en el tubo sin interferencia de desechos.

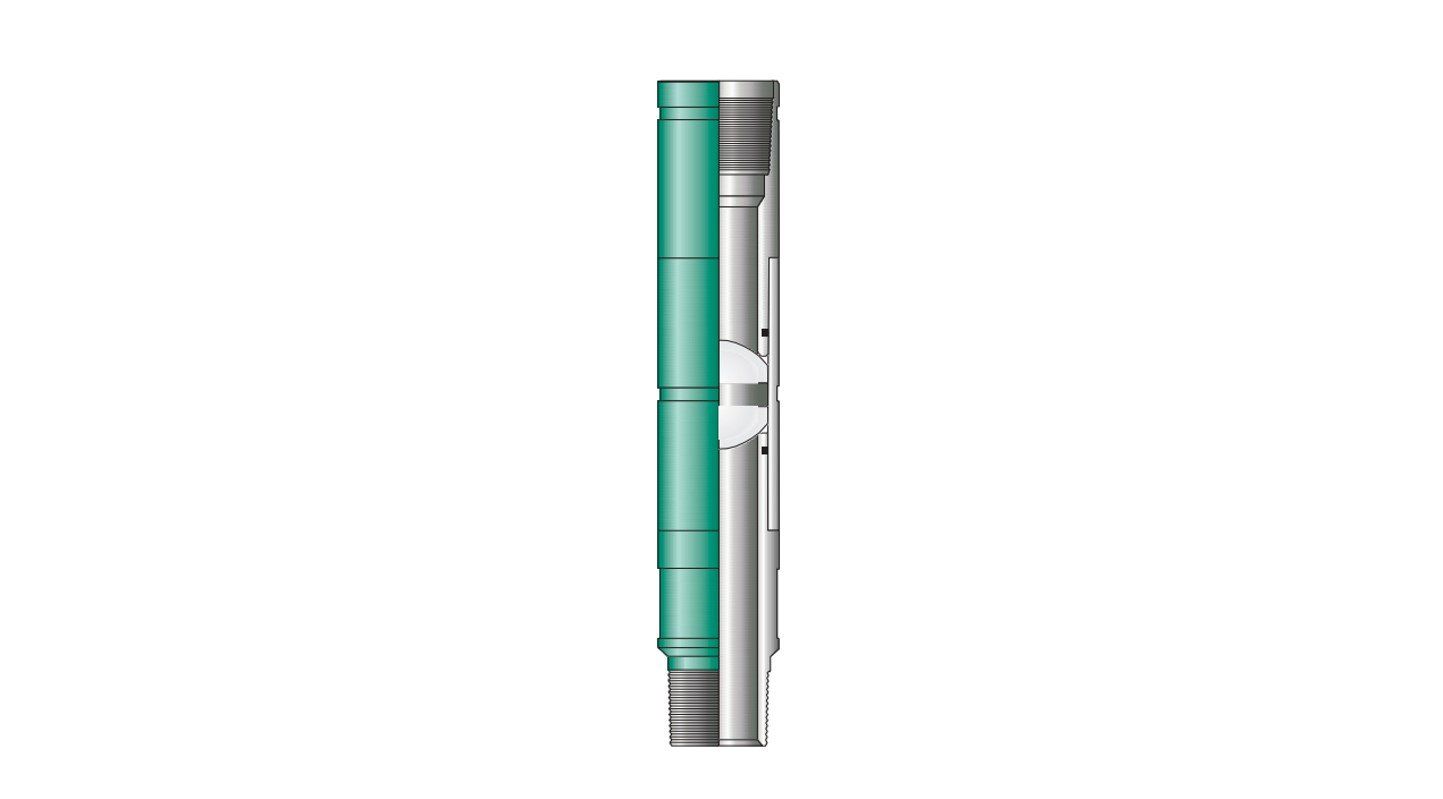

El TMOT TBD Dual Burst Disk es un tapón extraíble sin residuos probado en el campo que generalmente se usa debajo de un empacador o en el conjunto del tubo de escape que aísla el pozo a continuación. Se pueden usar tubos en espiral, líneas de acero, barras de caída o líneas de arena para romper el disco de cerámica, lo que permite la producción del tubo sin interferencia de escombros.

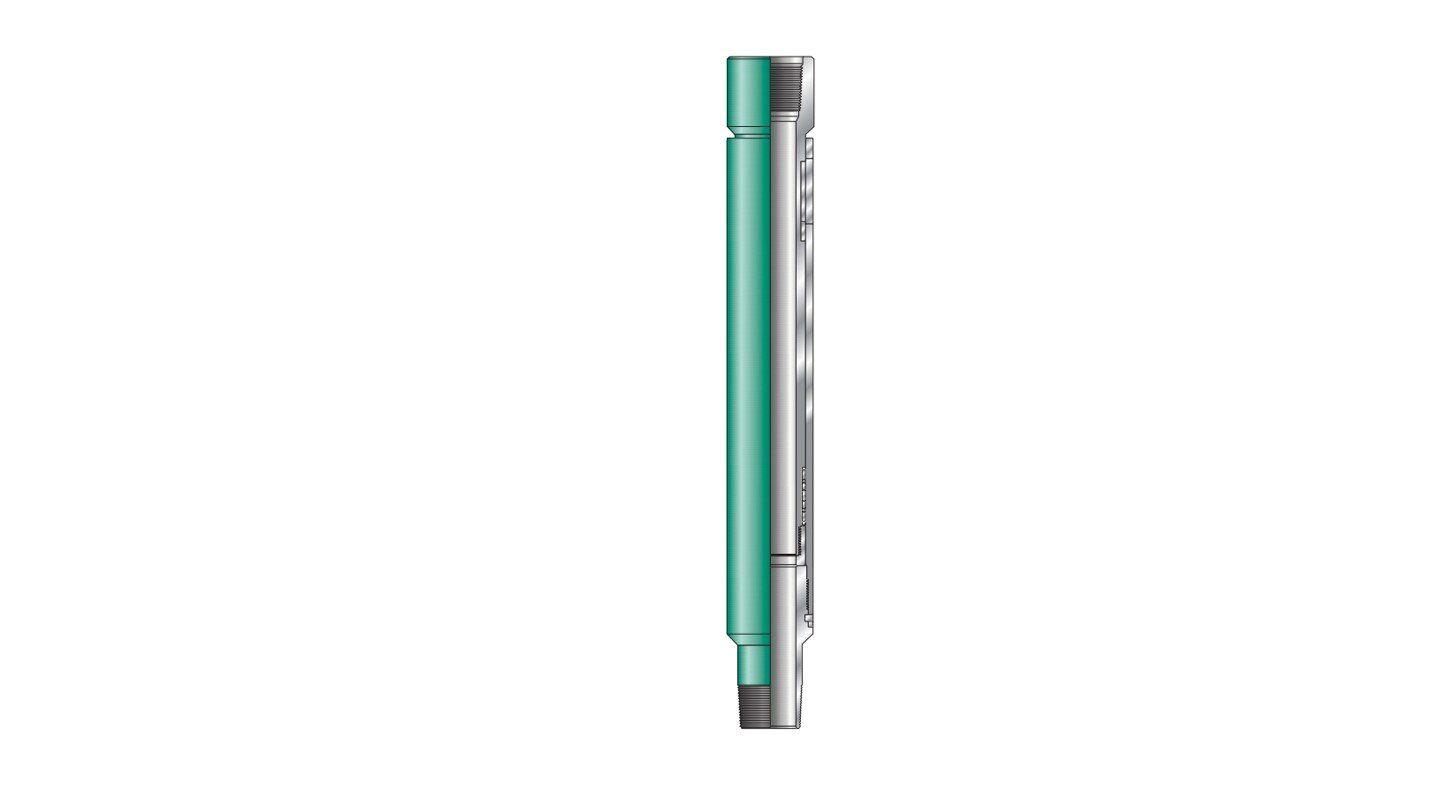

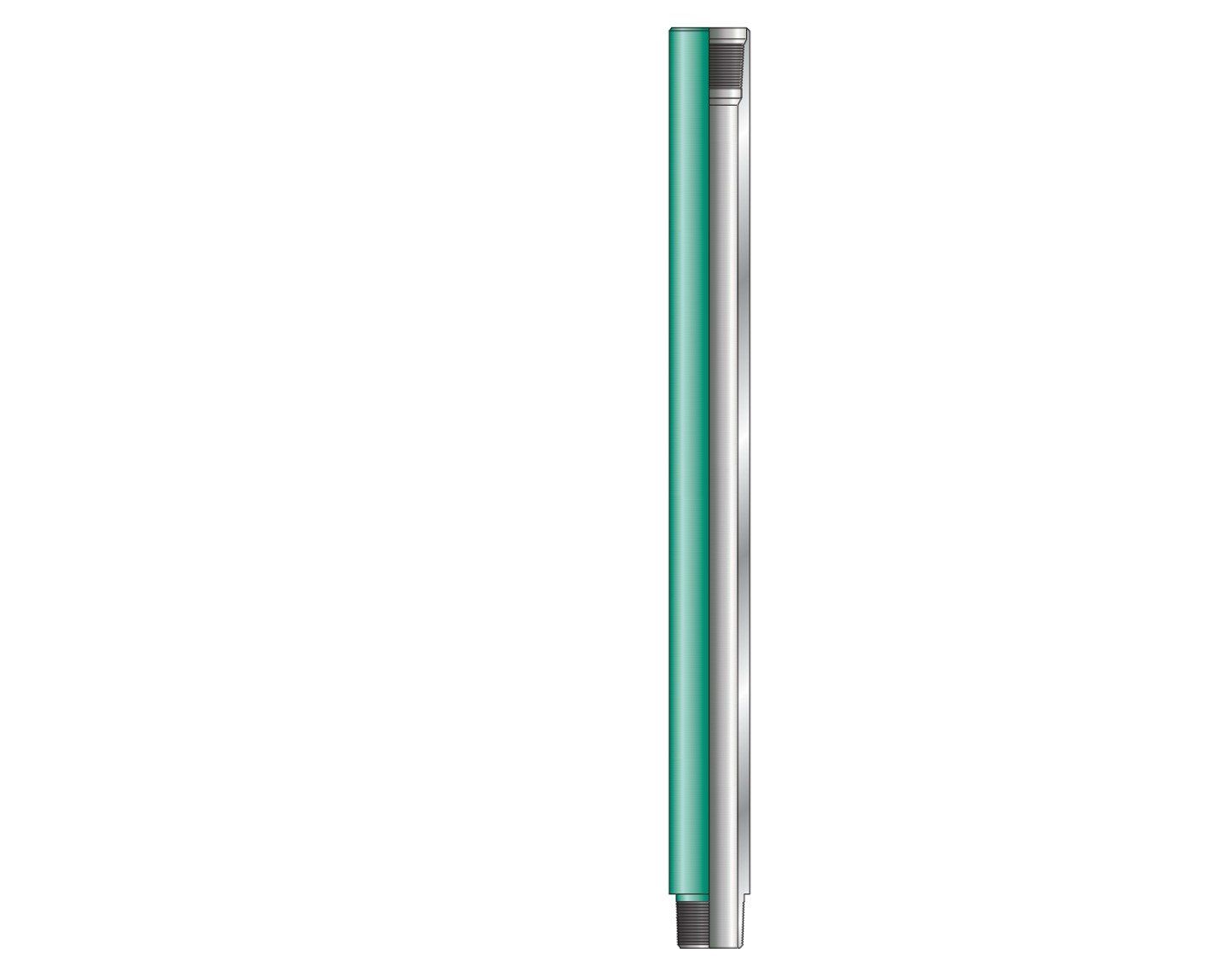

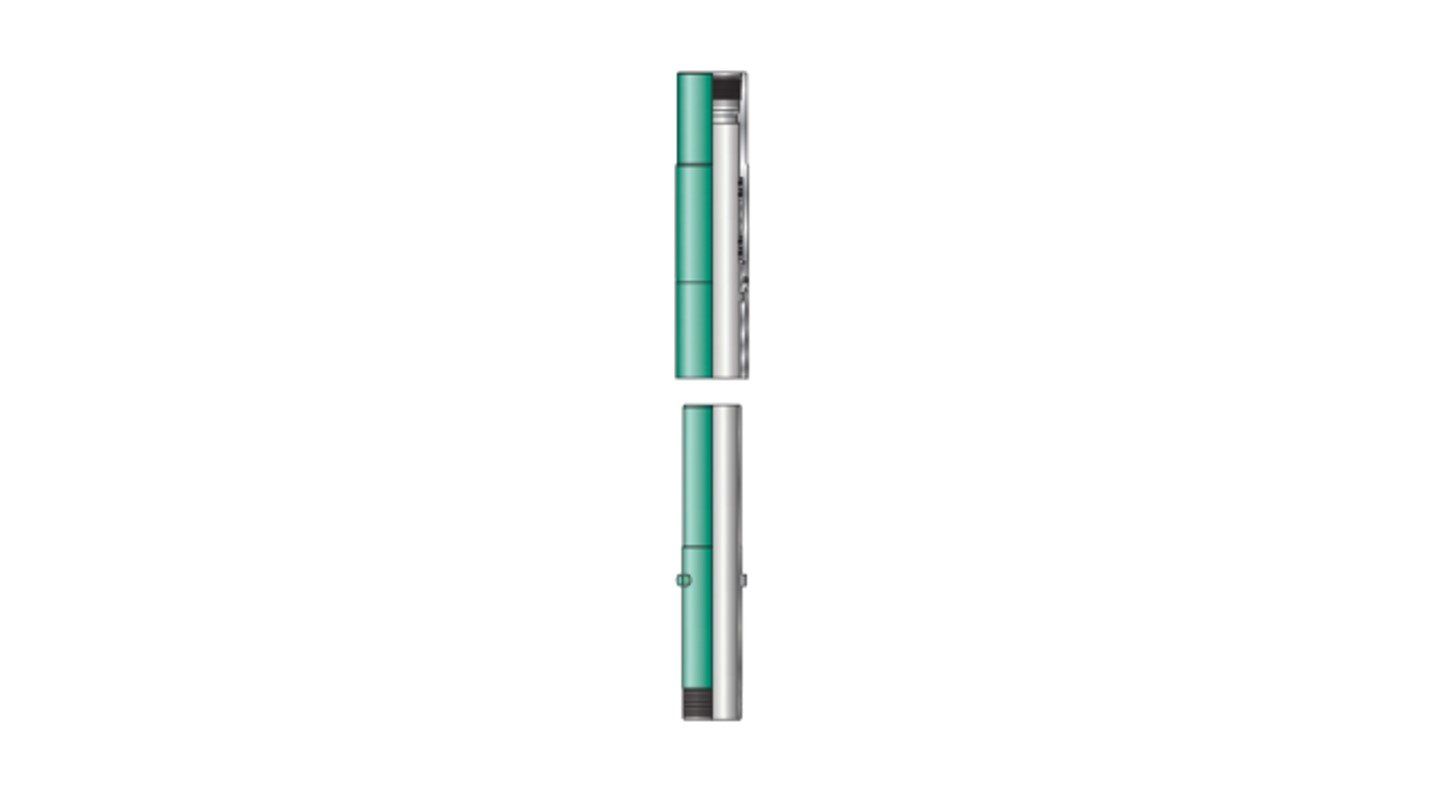

La junta de expansión TMOT TXJ se coloca en la cuerda del tubo para permitir la contracción o expansión de la tubería. La junta de expansión TXJ generalmente se ejecuta junto con empacadores de producción de tipo permanente o recuperable. La junta de expansión TXJ se puede ranurar para permitir la rotación hacia la izquierda o hacia la derecha al configurar o liberar empacadores, herramientas de encendido / apagado, conjuntos de sellos y otros equipos de fondo de pozo que pueden requerir rotación.
